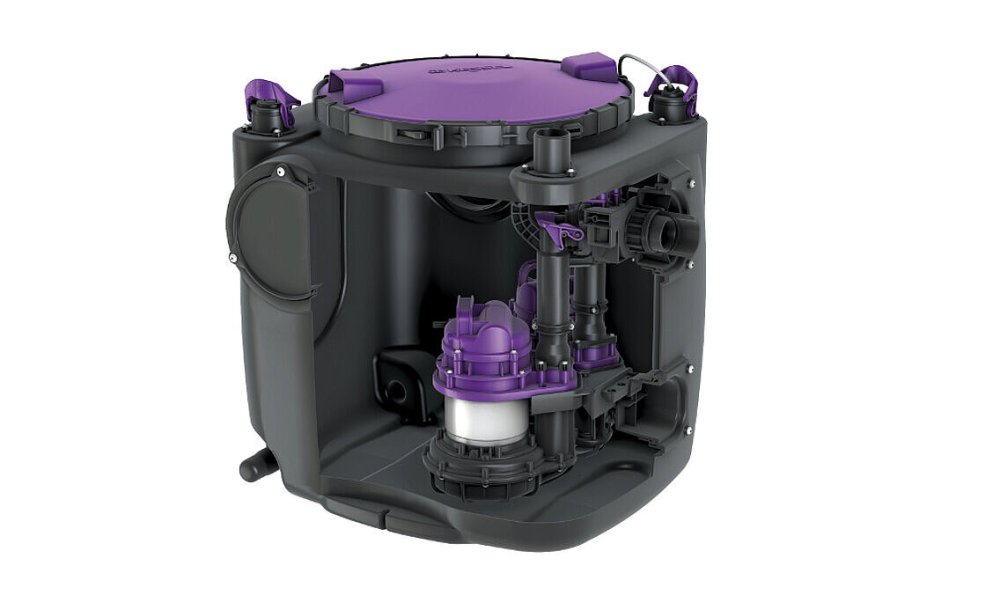

B20.234 | Graybox 120L

Grayboxen voor fecaliënvrij afvalwater zijn leverbaar met een of twee perspompen, met of zonder besturingskast.

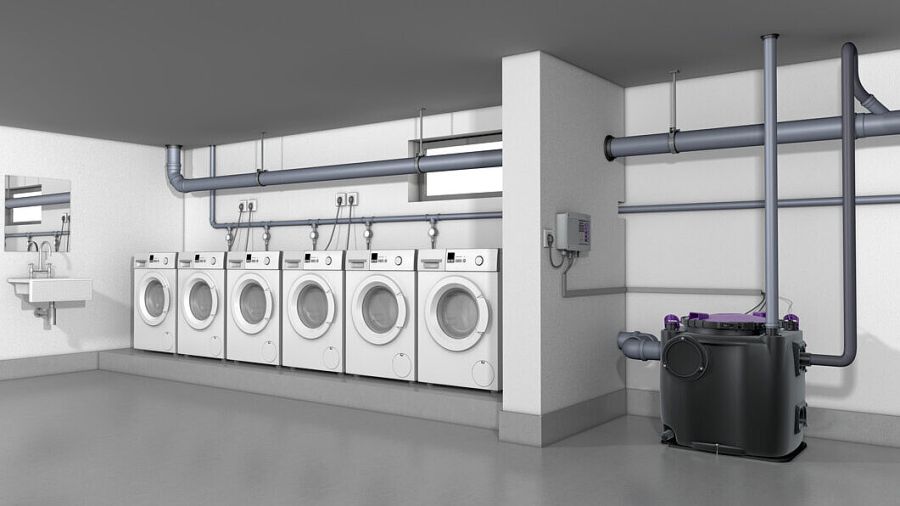

De opvoerinstallaties type: Graybox zijn de perfecte keuze voor renovaties of andere gebruiksscenario’s waarbij een vrije opstelling vereist is. Dankzij het kleine installatieoppervlak kunnen ze ook achteraf probleemloos in kleine ruimten worden geïntegreerd. En omdat de eenhandssluitingen zonder gereedschap kunnen worden geopend, is ook het onderhoud kinderspel. Ze zijn beschikbaar met twee reservoirgroottes en verschillende pompvermogens. Bovendien kan worden gekozen voor één pomp met vlotterschakelaar of besturingskast, of voor twee pompen met besturingskast. Zo zijn de Grayboxen geschikt voor verschillende toepassingen, waaronder het afwateren van vetafscheiders. Als de eisen veranderen, kan de installatie op elk moment worden omgebouwd van een één naar twee pompen, of naar een ander pomptype. De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd. De Graybox wordt compleet 'Plug and Play' geleverd.

Graybox 120L / SP600M

Uitvoering
Soort installatie: 1-pomps of 2-pomps
Pompregeling: Met vlotter (VLR) of besturingskast (CMF)
Terugstuwbeveiliging: geïntegreerd
Monsternamevoorziening: geïntegreerd

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-2
Soort afvalwater: Fecaliënvrij afvalwater
Inbouwsituatie: Vrije opstelling
Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten)
Installatietype: 1-pomps (mono) of 2-pomps (duo)
Dichtheid: geurdicht

Afmetingen
Netto gewicht: ca. 23 kg
Bruto gewicht: ca. 29 kg
Lengte: 670 mm
Breedte: 530 mm
Hoogte: 650 mm
Lengte verpakking: 700 mm
Breedte verpakking: 800 mm
Hoogte verpakking: 779 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 50
Persleidingaansluiting (DA): 63 mm
Nominale toevoer (DN): 100
Nuttig volume: 50 liter
Reservoirvolume: 120 liter

Afdekkingskarakteristieken
Soort afdekking: Deksel
Afdekkingsmateriaal: Kunststof
Afdekking kleur: Paars
Vergrendeling: Snelspansluiting
Dichtheid: Geurdicht

Loopband
Pomp: SP600M
Aantal pompen: 1 of 2 pompen
Gewicht, pomp: 6 kg
Aansluit type: Gecodeerde stekker
Bedrijfsspanning: 230 VAC
Beschermingsklasse: I
Isolatieklasse: F
Beschermingsklasse pomp: IP 68 (3 m)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Afvoercapaciteit per pomp max.: 12 m³/h
Opvoerhoogte max.: 8 m
Toerental: 2750 U/min
Pomp vermogen P1: 0,65 kW
Pomp vermogen P2: 0,4 kW
Modus: S1
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 30 mm
Lengte van pompkabel: 5 m
Nominale stroomsterkte per pomp: 2,9 A

Besturing
Besturingskast: CMF.1 (1-pomps) of CMF.2 (2-pomps).
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Instrument niveauregeling: Pomp met vlotter of besturing met drukbuis
Soort niveauregeling: Vlotter of pneumatisch
Beschermingsklasse besturingskast: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 VAC
Aansluit type: Gecodeerde stekker
Kabellengte besturingskast: 1,4 m
Potentiaalvrij contact: Optioneel
GSM-interface: ja
USB-interface: ja
Logboekfunctie: ja
Meerregelige displayweergave: ja
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Vereiste zekering (besturingskast): C 16 A
