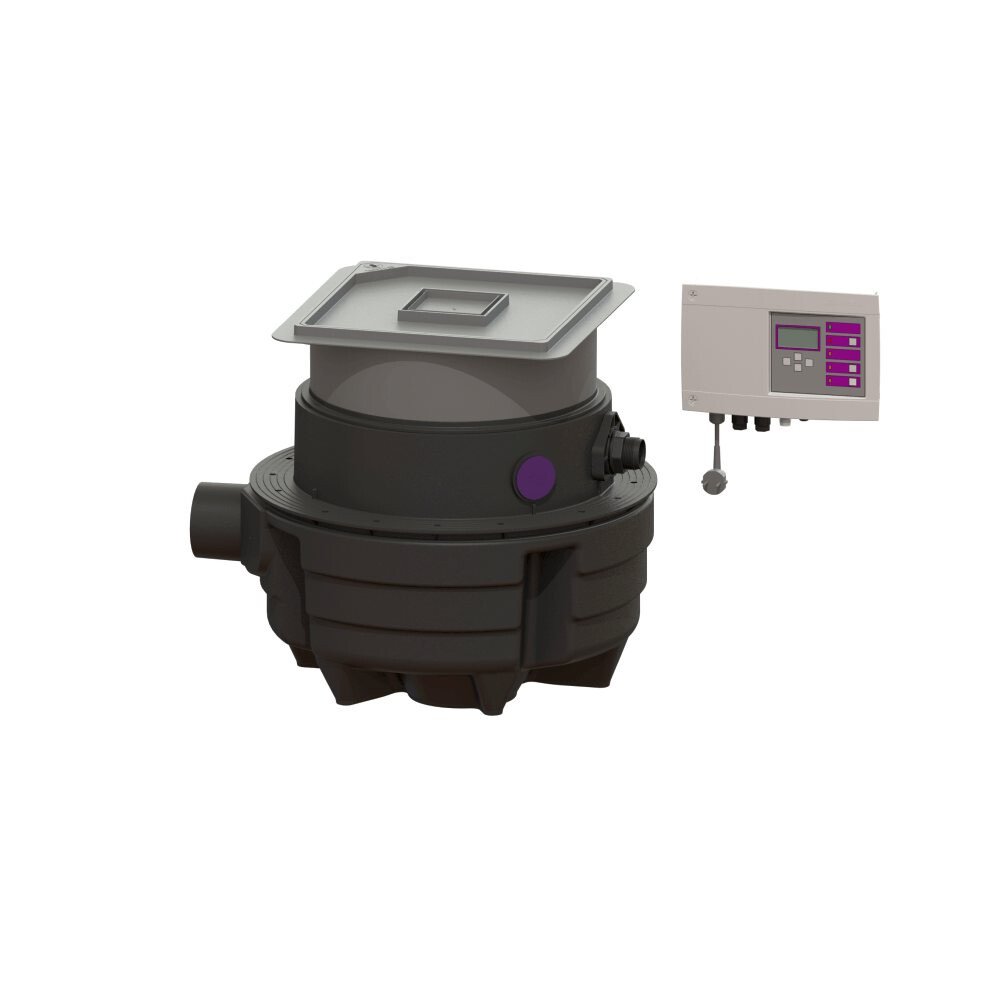

B30.012 | Flenslift FU40 / 2FP-1000 / CMF.2

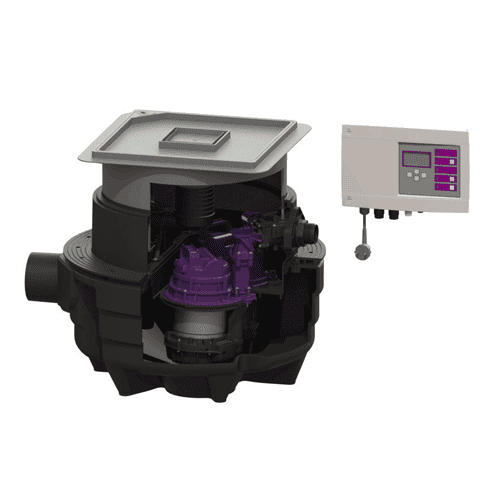

De opvoerinstallatie voor fecaliënhoudend afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd.

Uitvoering
Soort installatie: duopomp
Afsluitvoorziening: zonder schuif
Pompregeling: Besturingskast
Terugstuwbeveiliging: geïntegreerd
Persleidingaansluiting: horizontaal

Algemene karakteristieken
Kleur: zwart
Soort afvalwater: Fecaliënhoudend afvalwater
Inbouwsituatie: vloerinbouw
Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten)
Installatietype: Duo
Toelating: Z-53.2-484

Afmetingen
Netto gewicht: 44,2 kg
Bruto gewicht: 46 kg
Grondwaterdichtheid vanaf bodem: 3000 mm
Uitsparingsmaat breedte: 800 mm
Uitsparingsmaat lengte: 800 mm
Inbouwdiepte: 490 - 600 mm
Soort hoogteverstelling: telescopisch opzetstuk
Lengte: 670 mm
Breedte: 590 mm
Lengte verpakking: 620 mm
Breedte verpakking: 620 mm
Hoogte verpakking: 1030 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 32
Persleidingaansluiting (DA): 40 mm
Aansluiting mantelbuis (DN): 50
Ontluchtingsaansluiting (DN): 70
Afstand hart afvoer tot reservoirbodem: 351 mm
Afstand onderkant afvoerbuis tot reservoirbodem: 351 mm
Afstand onderkant toevoerbuis tot reservoirbodem: 152 mm
Afstand hart toevoerbuis tot aan reservoirbodem: 207 mm
Nominale toevoerdiameter (DA): 110 mm
Nominale toevoer (DN): 100
Aantal toevoeren: 1
Nuttig volume: 20 l
Reservoirvolume: 40,00 l

Afdekkingskarakteristieken
Soort afdekking: betegelbare afdekplaat
Afdekkingsmateriaal: Kunststof
Breedte Afdekking: 366 mm
Lengte Afdekking: 366 mm
Afvoerfunctie: ja
Vergrendeling: Lock & Lift
Tegeldikte max.: 16 mm

Loopband
Pomp: SPZ 1000
Aantal pompen: 2
Gewicht, pomp: 10 kg
Aansluit type: Gecodeerde stekker
Bedrijfsspanning: 230 V
Beschermingsklasse: I
Isolatieklasse: F
Cos phi - vermogensfactor: 0,97
Beschermingsklasse pomp: IP 68
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Kortstondig bestand tegen heet water (2 min.): 80 °C
Afvoercapaciteit max.: 11,5 m³/h
Opvoerhoogte max.: 10 m
Toerental: 2800 U/min
Vermogen P1: 1,2 kW
Vermogen P2: 0,69 kW
Modus: S3 - 50%
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Snijwerk
Lengte van pompkabel: 5 m
Nominale stroomsterkte: 5,2 A

Besturing
Besturingskast: Comfort
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Alarmgever: optische sonde
Instrument niveauregeling: Drukbuis
Soort niveauregeling: pneumatisch
Beschermingsklasse besturingskast: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Aansluit type: Gecodeerde stekker
Kabellengte besturingskast: 1,4 m
Potentiaalvrij contact: optioneel
GSM-interface: ja
USB-interface: ja
Logboekfunctie: ja
Meerregelige displayweergave: ja
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Vereiste zekering (besturingskast): Zekering via besturingskast 230 V
