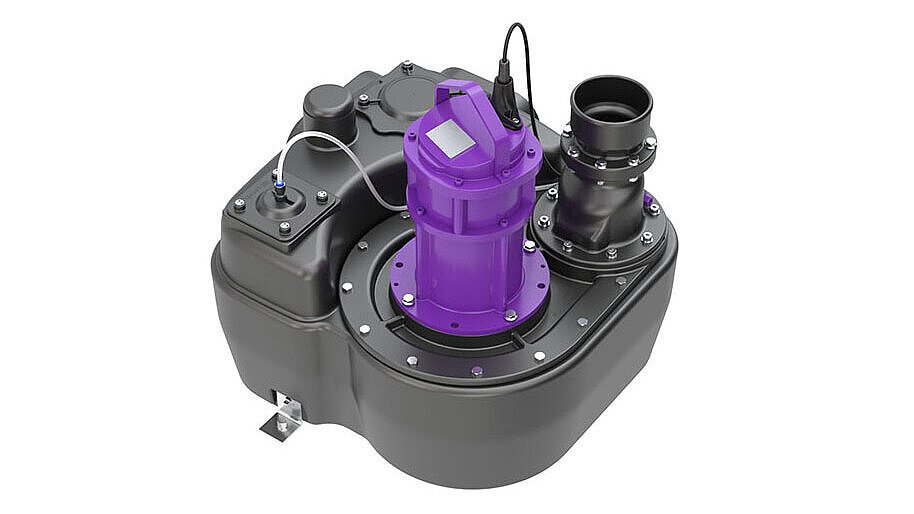

B20.510 | Waterbox 50 | 1FP-1400 | CMF.1

De klassieke opvoerinstallatie voor het afvoeren van fecaliënhoudend en fecaliënvrij afvalwater voor vrije opstelling in vorstvrije ruimtes.

TOEPASSING
De opvoerinstallatie kan worden toegepast voor het afvoeren van fecaliënhoudend afvalwater uit toiletten en afvalwater overig afvalwater van de sanitaire toestellen. De installatie kan worden geplaatst in de kelder van een woning, maar ook in een kantoor of restaurant is de installatie vaak geschikt. De installatie kan maximaal 35 m3/h verpompen en heeft een maximale opvoerhoogte van wel 7 meter.

OPVOERINSTALLATIE
De installatie is opgebouwd uit een automatisch werkende pomp, met drukbuis besturing, een sterke kunststof behuizing en de bijbehorende aanvoer-, ontluchtings- en persaansluitingen. De persaansluiting is al voorzien van een terugstroombeveiliging. Als de behuizing vanuit de aanvoerleiding(en) vol loopt en er een bepaald nivo wordt bereikt, dan schakelt de pomp automatisch in en wordt het afvalwater door de persleiding naar de riolering afgepompt.

POMP
De pomp met vrij stromend  schoepenrad voor het verpompen van fecaliënhoudend en fecaliënvrij afvalwater conform DIN EN 12050-1 heeft een vrije kogeldoorvoer van 40 mm. en een verticale persaansluiting met geïntegreerde terugslagklep en een DN100 aansluiting met elastische slangkoppeling en slangklemmen. Naast deze uitvoering zijn er nog diverse andere uitvoeringen te krijgen, zodat de installatie voor vele toepassing geschikt kan worden gemaakt. Voor specifieke situaties kunt u kessel-rioolpompen.nl altijd vragen om een pompselectie uit te laten voeren.

RESERVOIR
De verzameltank is van hoogwaardig PE en heeft een volume van 50 liter en een schakelvolume van ongeveer 20 liter. De tank is uitgevoerd met een dichtgeschroefde reinigingsopening om de tank tijdens onderhoud goed te kunnen reinigen en inspecteren

VARIABEL
Naast de standaard aanvoer aansluiting kunt uzelf ook nog variabele toevoeraansluitingen aanbrengen (niet standaard meegeleverd, op aanvraag). Extra toevoeren van 50 mm. tot 200 mm. zijn mogelijk.

BESTURINGSKAST
De besturingskast is Plug & Play aan te sluiten en is voorzien van een display. De status van de pomp is hiermee eenvoudig te zien en met het zelfdiagnosesysteem worden alle onderdelen getest op het juist functioneren. De besturingskast wordt aangesloten op een dompelbuis met druk gestuurde niveaudetectie. Door deze aansturing kan o.a. het in-, uitschakel- en alarmniveau worden aangepast om de werking aan te laten sluiten op iedere situatie.

PRIJS OP AANVRAAG.

KESSEL Opvoerinstallatie Aqualift L Mono, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, besturingskast Connect functie besturingskast Met alarmmelding, Enkele eenheid, met een onderdompelbare SPF 2900 pomp, pomp in vrije opstelling

- Verschillende aansluitmogelijkheden voor toevoeren
- Geïntegreerde terugslagklep
- Sterke pomp met open waaier voor een optimale bedrijfszekerheid

Uitvoering
Soort installatie: Enkele eenheid
Opstelling: Droge opstelling
Framebreedte: Besturingskast
Terugstuwbeveiliging: geïntegreerd

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-1
Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Klaar voor installatie
installatietype: Mono

Afmetingen
Netto gewicht: 27 kg
Bruto gewicht: 27 kg
Lengte: 565 mm
Breedte: 624 mm
Hoogte: 483 mm
lengte verpakking: 610 mm
breedte verpakking: 610 mm
hoogte verpakking: 490 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 80
Persleidingaansluiting (DA): 90 mm
Aansluiting voor handmembraanpomp (DN): 32
Ontluchtingsaansluiting (DN): 70
Nominale toevoer (DN): 100 mm
Soort toevoer: 3
Nuttig volume: 20 l
Reservoirvolume: 50 l
Systeem: inclusief spie en mof

Loopband
Pompregeling: SPF 2900
Aantal pompen: 1
Gewicht: 10,5 kg
Bedrijfsspanning: 400
Nominale stroomsterkte: 5 A
Lengte van pompkabel: 5 m
Zelfdiagnosesysteem (SDS): I
Isolatieklasse: F
Beschermingsklasse besturingskast: IP 68 (3 m/48 h)
DEC: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 44 m³/h
Opvoerhoogte max.: 14 m
Toerental: 2700 U/min
Vermogen P1: 3,1 kW
Vermogen P2: 2,4 kW
Modus: S3 - 50%
Vereiste zekering (kabelbescherming): C 16 A
Type aansluitleiding pomp: H07RN8-F 6G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 40 mm

Besturing
Besturingskast: Connect
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Alarmgever: vlotterschakelaar
Soort niveauregeling: mechanisch
Beschermingsklasse sonde: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 400 V
Potentiaalvrij contact: optioneel
GSM-interface: nee
USB-interface: nee
Logboekfunctie: nee
Meerregelige displayweergave: nee
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Nominale stroomsterkte: 5 A
