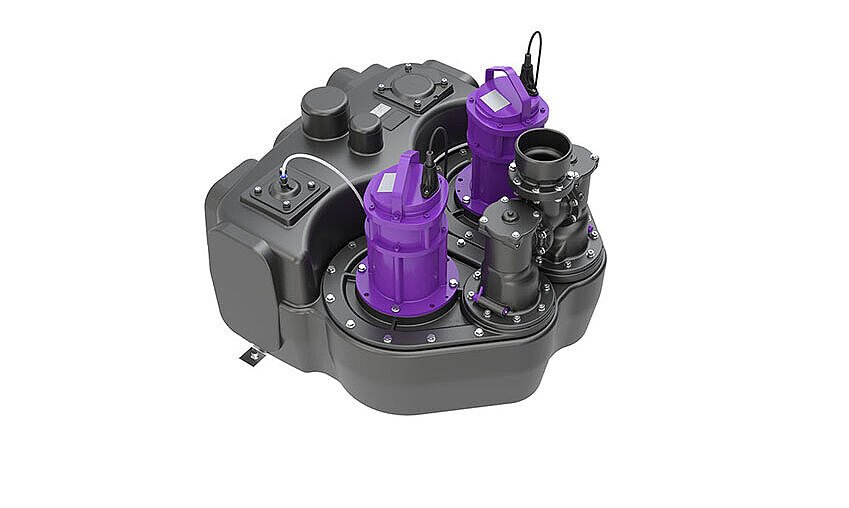

Opvoerinstallatie Aqualift F Duo Comfort, SPF 1400-S1
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening.
Uitvoering
Soort installatie: duopomp
Afsluitvoorziening: zonder schuif
Bevestigingshoek tegen opdrijven: ja
Geluiddempingsmat: ja
Pompregeling: Besturingskast
Terugstuwbeveiliging: geïntegreerd
Persleidingaansluiting: verticaal
Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-1
Soort afvalwater: Fecaliënhoudend afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten)
Afmetingen
Netto gewicht: 58,83 kg
Bruto gewicht: 84 kg
Lengte: 773 mm
Breedte: 780 mm
Hoogte: 539 mm
Lengte verpakking: 773 mm
Breedte verpakking: 780 mm
Hoogte verpakking: 539 mm
Reservoir/basiselement
Persleidingaansluiting (DN): 100
Persleidingaansluiting (DA): 110 mm
Aansluiting voor handmembraanpomp (DN): 32
Ontluchtingsaansluiting (DN): 70
Afstand onderkant toevoerbuis tot reservoirbodem: 245 mm
Afstand hart toevoerbuis tot aan reservoirbodem: 300 mm
Max. boring van toevoer (DN): 150 mm
Nominale toevoerdiameter (DA): 110 mm
Nominale toevoer (DN): 100 mm
Aantal toevoeren: 2
Nuttig volume: 50 l
Reservoirvolume: 120 l
Loopband
Pomp: SPF 1400
Aantal pompen: 2
Gewicht, pomp: 28 kg
Aansluit type: Gecodeerde stekker
Nominale stroomsterkte: 7,3 A
Lengte van pompkabel: 5 m
Beschermingsklasse: I
Isolatieklasse: F
Cos phi - vermogensfactor: 0,99
Beschermingsklasse pomp: IP 68 (3 m/48 h)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 38 m³/h
Opvoerhoogte max.: 7 m
Toerental: 1420 U/min
Vermogen P1: 1,6 kW
Vermogen P2: 1,1 kW
Modus: S1
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 40 mm
Besturing
Besturingskast: Comfort
Alarmgever: drukbuis
Instrument niveauregeling: drukbuis met drukbewaking
Soort niveauregeling: pneumatisch
Beschermingsklasse besturingskast: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Aansluit type: Gecodeerde stekker
Kabellengte besturingskast: 1,4 m
Potentiaalvrij contact: optioneel
GSM-interface: ja
USB-interface: ja
Logboekfunctie: ja
Meerregelige displayweergave: ja
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
Nominale stroomsterkte: 7,3 A
