B20.212 | Verzamelbox 30 / 1SP-500 / 230V

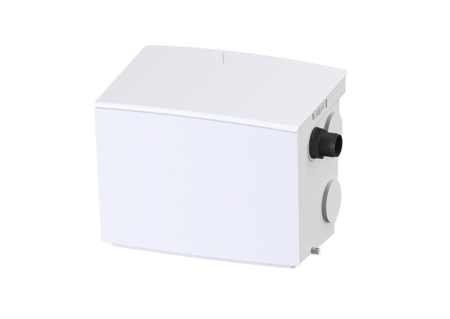

De aansluitklare kleine opvoerinstallatie Minilift L is geschikt voor het afvoeren van huishoudelijk afvalwater en ideaal voor het aansluiten van douche, badkuip, wastafel, spoelbak, vaatwasser of wasmachine. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof, heeft een open pompbehuizing en is bestand tegen agressief afvalwater. Dankzij de verschillende aansluitmogelijkheden voor toevoeren (vier DN 50 horizontaal, één DN 40 verticaal) en de aanpasbare afvoeren kan de installatie flexibel en eenvoudig worden geïnstalleerd.

Algemeen
Toevoer via de boven- of zijkant
Eenvoudig onderhoud zonder gereedschap
Bestand tegen heet
Geleverd met gemonteerde terugslagklep aan de drukkant
Sterke pomp met open waaier voor een optimale bedrijfszekerheid
Onderhoud zonder gereedschap

Uitvoering
Soort installatie: Enkele eenheid
Pompregeling: Vlotter
Terugstuwbeveiliging: geïntegreerd
Persleidingaansluiting: horizontaal

Algemene karakteristieken
Kleur: wit
Norm: EN 12050-2
Soort afvalwater: Fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: aansluitklaar

Afmetingen
Netto gewicht: 12,1 kg
Bruto gewicht: 12,1 kg
Lengte: 425 mm
Breedte: 300 mm
Hoogte: 340 mm
Lengte verpakking: 455 mm
Breedte verpakking: 380 mm
Hoogte verpakking: 350 mm

Reservoir / basiselement
Persleidingaansluiting (DN): 32
Persleidingaansluiting (DA): 40 mm
Aantal toevoeren: 5
Reservoirvolume: 30,00 l
Toevoer verticaal (DN): 40
Toevoer horizontaal (DN): 50

Loopband
Pomp: S500/GTF
Aantal pompen: 1
Gewicht, pomp: 6 kg
Aansluit type: Geaard 2-polig
Bedrijfsspanning: 230 V
Beschermingsklasse: I
Beschermingsklasse pomp: IP 68 (3 m)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Kortstondig bestand tegen heet water (2 min.): 80 °C
Afvoercapaciteit max.: 10 m³/h
Opvoerhoogte max.: 8 m
Toerental: 2800 U/min
Vermogen P1: 0,6 kW
Vermogen P2: 0,36 kW
Modus: S1
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 10 mm
Vereiste zekering (pomp): C 16 A
Lengte van pompkabel: 5 m
Nominale stroomsterkte: 2,7 A

Besturing
Instrument niveauregeling: Vlotterschakelaar
Soort niveauregeling: mechanisch
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Aansluit type: Geaard 2-polig
