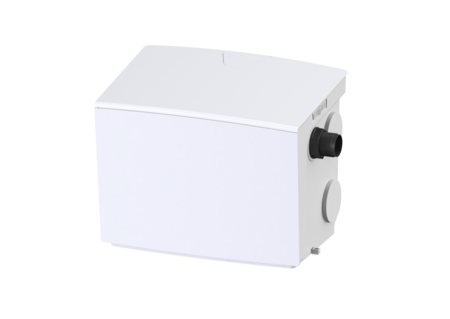

B20.210 | Verzamelbox 30 / 1SP-300 / 230V

Verzamelbox S300 (optioneel resistant)
Deze aansluitklare kleine opvoerinstallaties zijn geschikt voor het afvoeren van huishoudelijk afvalwater en ideaal voor het aansluiten van douche, badkuip, wastafel, spoelbak, vaatwasser of wasmachine. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof, heeft een open pompbehuizing en is bestand tegen agressief afvalwater. Dankzij de verschillende aansluitmogelijkheden voor toevoeren (vier DN 50 horizontaal, één DN 40 verticaal) en de aanpasbare afvoeren kan de installatie flexibel en eenvoudig worden geïnstalleerd.

---

Algemeen
Bestand tegen heet water
Toevoer via de boven- of zijkant
Eenvoudig onderhoud zonder gereedschap
Geleverd met gemonteerde terugslagklep aan de drukkant
Sterke pomp met open waaier voor een optimale bedrijfszekerheid
Onderhoud zonder gereedschap

---

Uitvoering

Soort installatie: Enkele eenheid

Pompregeling: Vlotter

Terugstuwbeveiliging: geïntegreerd

Persleidingaansluiting: horizontaal



---

Algemene karakteristieken

Kleur: wit

Norm: EN 12050-2

Soort afvalwater: Fecaliënvrij afvalwater

Inbouwsituatie: vrije opstelling

Afleveringstoestand: aansluitklaar



---

Afmetingen

Netto gewicht: 10 kg

Bruto gewicht: 10,33 kg

Lengte: 425 mm

Breedte: 300 mm

Hoogte: 340 mm

Lengte verpakking: 455 mm

Breedte verpakking: 380 mm

Hoogte verpakking: 350 mm



---

Reservoir / basiselement

Persleidingaansluiting (DN): 32

Persleidingaansluiting (DA): 40 mm

Aantal toevoeren: 5

Reservoirvolume: 30 l

Toevoer verticaal (DN): 40

Toevoer horizontaal (DN): 50



---

Loopband

Pomp: S300-KTP
Aantal pompen: 1

Gewicht, pomp: 4,5 kg

Aansluit type: Geaard 2-polig

Bedrijfsspanning: 230 V

Nominale stroomsterkte: 1,6 A

Beschermingsklasse: I

Beschermingsklasse pomp: IP 68 (3 m)

Temperatuurbewaking: geïntegreerd

Temperatuur te verpompen materiaal (permanent) max.: 40 °C

Kortstondig bestand tegen heet water (2 min.): 80 °C

Afvoercapaciteit max.: 8 m³/h

Opvoerhoogte max.: 6 m

Toerental: 2800 U/min

Vermogen P1: 0,34 kW

Vermogen P2: 0,21 kW

Modus: S1

Vereiste zekering (kabelbescherming): C 16 A

Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²

Type schoepenwiel: Open waaier

Vrije kogeldoorlaat: 10 mm

Lengte van pompkabel: 5 m



---

Besturing

Instrument niveauregeling: Vlotterschakelaar

Soort niveauregeling: mechanisch

Netfrequentie: 50 Hz

Bedrijfsspanning: 230 V

Aansluit type: Geaard 2-polig

Vereiste zekering (kabelbescherming): C 16 A


---

Optioneel: Resistant
Het type resistant is tevens bestand tegen heet afvalwater dat zout (pekelwater), ontharder en condensaat bevat
