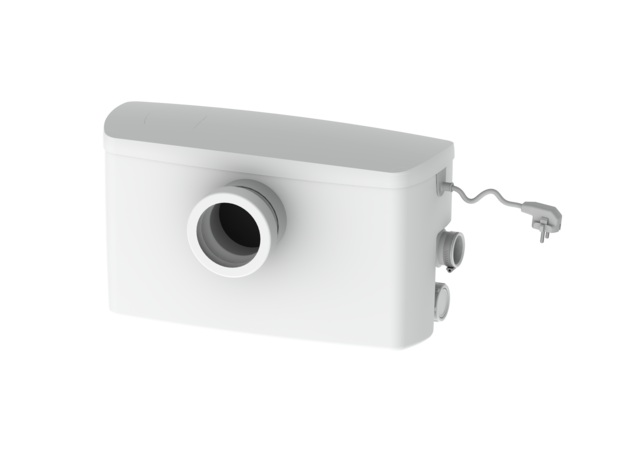

B20.110 | Toiletbox T11 / 1FP / 230V

De aansluitklare kleine opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is geschikt voor de afvalwaterafvoer van afzonderlijke toiletten. Het verzamelreservoir, gemaakt van kunststof (ABS), is uitgerust met een terugslagklep, actief koolfilter, alarmfunctie en een horizontale toevoer (DN 100) en twee zijtoevoeren (DN 40). De geïntegreerde besturingskast stuurt de opvoerinstallatie voor beperkt gebruik aan via pneumatische niveauregistratie.

---

Soort installatie: Enkele eenheid

Terugstuwbeveiliging: geïntegreerd

Persleidingaansluiting: horizontaal

---

Algemene karakteristieken
Kleur: wit
Norm: EN 12050-3
Soort afvalwater: Fecaliënhoudend afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: aansluitklaar

---

Afmetingen
Netto gewicht: 7,33 kg
Bruto gewicht: 7,53 kg
Lengte: 488 mm
Breedte: 237 mm
Hoogte: 285 mm
Lengte verpakking: 600 mm
Breedte verpakking: 240 mm
Hoogte verpakking: 330 mm

---

Reservoir / basiselement
Persleidingaansluiting (DA): 28 mm
Afstand hart afvoer tot reservoirbodem: 108 mm
Afstand hart toevoerbuis tot aan reservoirbodem: 180 mm
Nominale toevoerdiameter (DA): 110 mm
Nominale toevoer (DN): 100 mm
Aantal toevoeren: 3
Nuttig volume: 4 l
Reservoirvolume: 11 l

---

Loopband
Aantal pompen: 1
Aansluit type: Geaard 2-polig
Nominale stroomsterkte: 2,8 A
Beschermingsklasse: I
Beschermingsklasse pomp: IP 44
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 35 °C
Kortstondig bestand tegen heet water (2 min.): 80 °C
Opvoerhoogte max.: 6,4 m
Toerental: 2900 U/min
Vermogen P1: 0,65 kW
Vermogen P2: 0,35 kW
Modus: S3 - 30%
Type aansluitleiding pomp: H03 VV-F 3G 0,75 mm²
Type schoepenwiel: Snijwerk
Lengte van pompkabel: 1,6 m

---

Besturing
Soort niveauregeling: pneumatisch
Bedrijfsspanning: 230 V
Aansluit type: Geaard 2-polig

---
