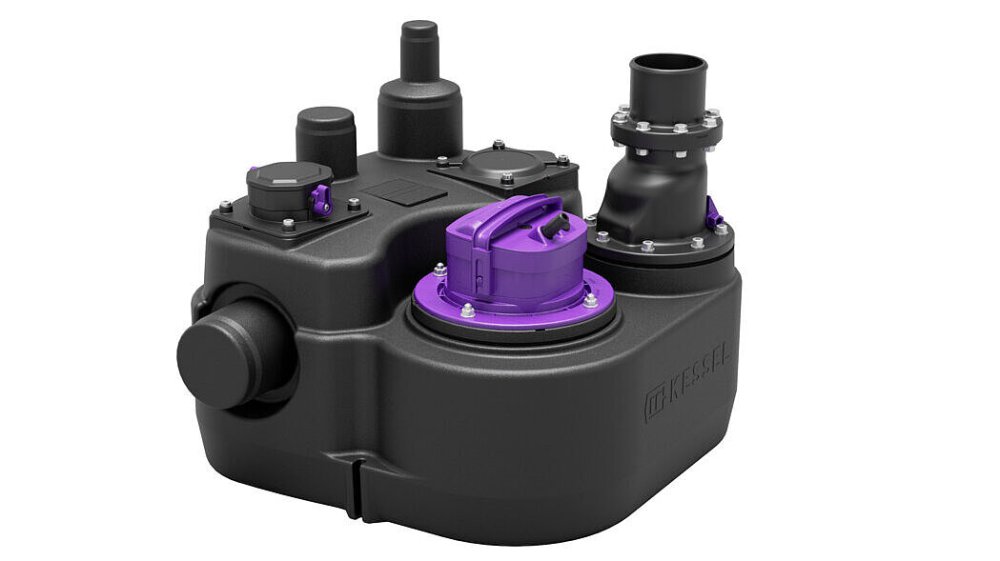

B20.400 | Minibox 50 / 1FP-1300 / CNT.1

Licht, compact en betaalbaar: Dat is de Minibox 50. Deze opvoerinstallatie is een volwaardige afwateringsoplossing voor een- en meergezinswoningen. De productserie biedt topkwaliteit gecombineerd met een optimale prijs-prestatieverhouding. Haar sterke punten komen zowel bij nieuwbouw als bij renovaties tot hun recht. Daarnaast is de pomp met open waaier niet alleen bestand tegen vuil, maar draait hij ook nog eens bijzonder licht. De Minibox 50 is verkrijgbaar als mono- en als duo-installatie en met een voedingsspanning van 230 of 400 volt.

Opvoerinstallatie:
Minibox 50 / 1FP-1300 / Mono
Afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater
Besturingskast: Connect functie
Besturingskast: Met alarmmelding
Enkele eenheid: Met een onderdompelbare FP1300 pomp

- Pomp in vrije opstelling.
- Verschillende aansluitmogelijkheden voor toevoeren
- Geïntegreerde terugslagklep
- Sterke pomp met open waaier voor een optimale bedrijfszekerheid

Uitvoering
Soort installatie: Enkele eenheid
Opstelling: Droge opstelling
Framebreedte: Besturingskast
Terugstuwbeveiliging: geïntegreerd

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-1
Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Klaar voor installatie
installatietype: Mono

Afmetingen
Netto gewicht: 22 kg
Bruto gewicht: 24,3 kg
Lengte: 565 mm
Breedte: 624 mm
Hoogte: 483 mm
lengte verpakking: 610 mm
breedte verpakking: 610 mm
hoogte verpakking: 490 mm

Reservoir / basiselement
Persleidingaansluiting (DN): 80
Persleidingaansluiting (DA): 90 mm
Aansluiting voor handmembraanpomp (DN): 32
Ontluchtingsaansluiting (DN): 70
Nominale toevoer (DN): 100 mm
Soort toevoer: 3
Nuttig volume: 20 l
Reservoirvolume: 50 l
Systeem: inclusief spie en mof

Loopband
Pompregeling: 1300SPF
Aantal pompen: 1
Gewicht: 11 kg
Bedrijfsspanning: 230 VAC
Nominale stroomsterkte: 6,4 A
Lengte van pompkabel: 5 m
Zelfdiagnosesysteem (SDS): I
Isolatieklasse: F
Beschermingsklasse besturingskast: IP 68 (3 m/48 h)
DEC: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 32 m³/h
Opvoerhoogte max.: 9,2 m
Toerental: 2600 U/min
Vermogen P1: 1,5 kW
Vermogen P2: 0,9 kW
Modus: S3 - 15%
Vereiste zekering (kabelbescherming): C 10 A
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 40 mm

Besturing
Besturingskast: Connect
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Alarmgever: vlotterschakelaar
Soort niveauregeling: mechanisch
Beschermingsklasse sonde: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Kabellengte besturingskast: 5 m
Potentiaalvrij contact: optioneel
GSM-interface: nee
USB-interface: nee
Logboekfunctie: nee
Meerregelige displayweergave: nee
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): nee
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Nominale stroomsterkte: 6,4 A
