B20.410 | Minibox 120 / 2FP-1300 / CNT.2

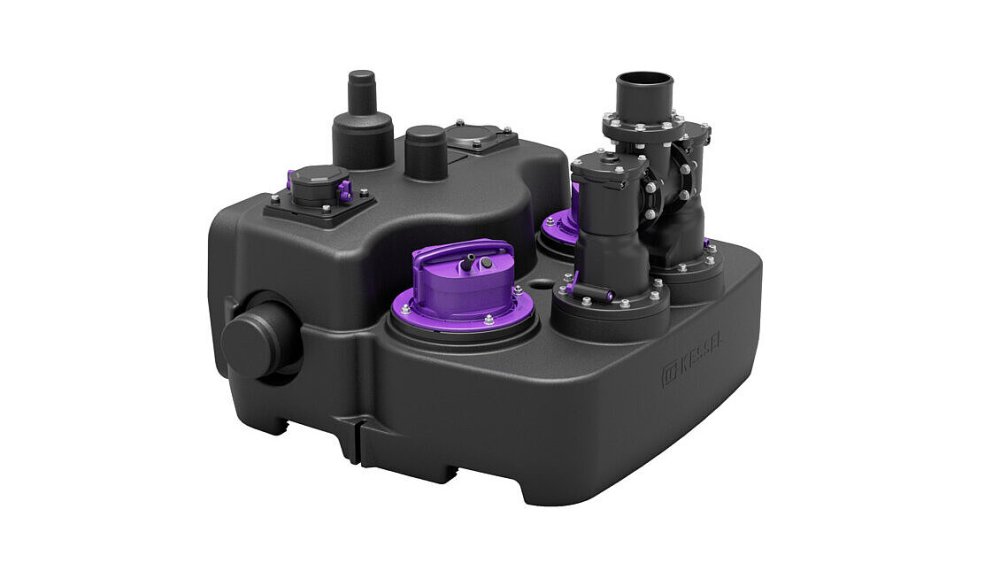

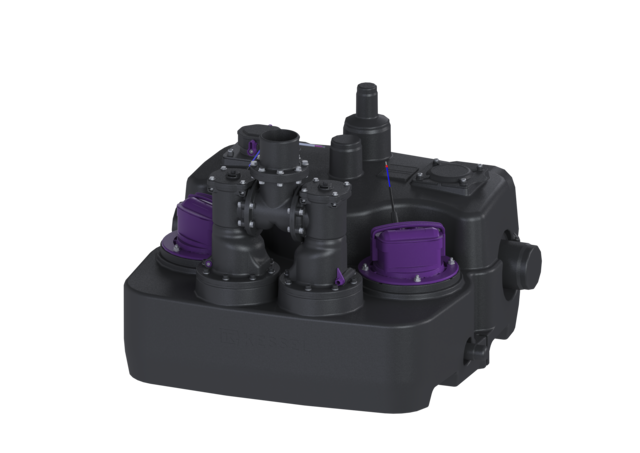

KESSEL Opvoerinstallatie Aqualift L Duo, afvalwater Fecaliënhoudend en fecaliënvrij afvalwater, besturingskast Connect functie besturingskast Met alarmmelding, duopomp, met 2 onderdompelbare SPF 1300 pompen, pomp in vrije opstelling

De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep.
Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een afgesloten pompbehuizing en een geschroefde reinigingsopening.
De installatie wordt bestuurd met een gebruiksvriendelijke besturingskast.

Uitvoering
Soort installatie: duopomp
Opstelling: Droge opstelling
Framebreedte: Besturingskast
Terugstuwbeveiliging: geïntegreerd

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-1
Soort afvalwater: Fecaliënhoudend en fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Klaar voor installatie
Installatietype: Duo

Afmetingen
Netto gewicht: 48 kg
Bruto gewicht: 55 kg
Lengte: 764 mm
Breedte: 864 mm
Hoogte: 610 mm
lengte verpakking: 864 mm
breedte verpakking: 764 mm
hoogte verpakking: 610 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 80
Persleidingaansluiting (DA): 90 mm
Aansluiting voor handmembraanpomp (DN): 32
Ontluchtingsaansluiting (DN): 70
Nominale toevoer (DN): 100 mm
Soort toevoer: 3
Nuttig volume: 50 l
Reservoirvolume: 120 l
Systeem: inclusief spie en mof

Loopband
Pompregeling: SPF 1300
Aantal pompen: 2
Gewicht: 9,6 kg
Bedrijfsspanning: 230
Nominale stroomsterkte: 6,4 A
Lengte van pompkabel: 5 m
Beschermingsklasse: I
Isolatieklasse: F
Beschermingsklasse besturingskast: IP 68 (3 m/48 h)
DEC: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 32 m³/h
Opvoerhoogte max.: 9,2 m
Toerental: 2600 U/min
Vermogen P1: 1,5 kW
Vermogen P2: 0,9 kW
Modus: S3 - 15%
Vereiste zekering (kabelbescherming): C 10 A
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 40 mm

Besturing
Besturingskast: Connect
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Alarmgever: vlotterschakelaar
Soort niveauregeling: mechanisch
Beschermingsklasse sonde: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Kabellengte besturingskast: 5 m
Potentiaalvrij contact: optioneel
GSM-interface: nee
USB-interface: nee
Logboekfunctie: nee
Meerregelige displayweergave: nee
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): nee
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Nominale stroomsterkte: 6,4 A
