B20.230 | Graybox 120 / 1SP-600 / VLR

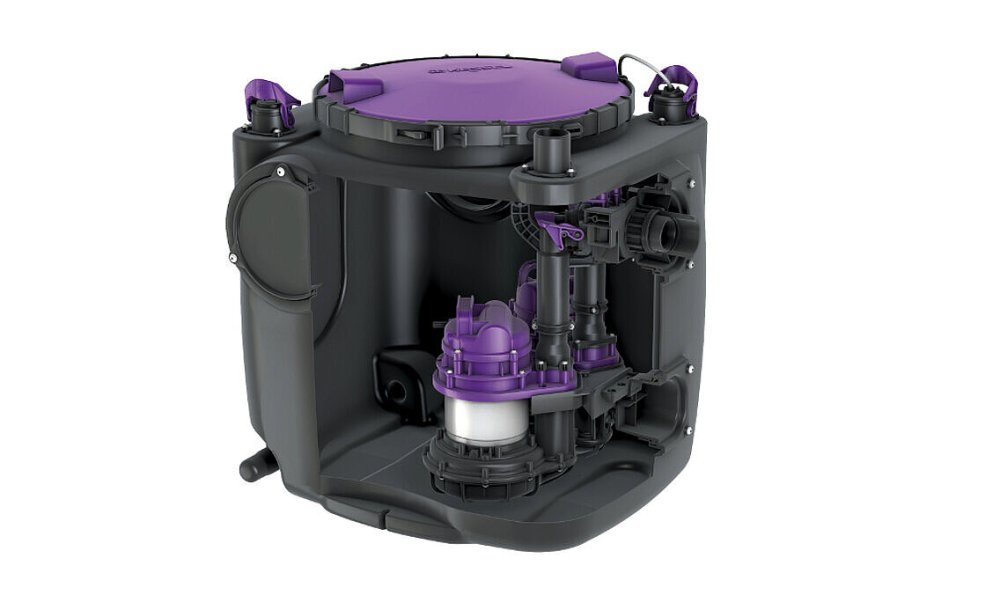

Graybox S100 en S200 omschrijving.

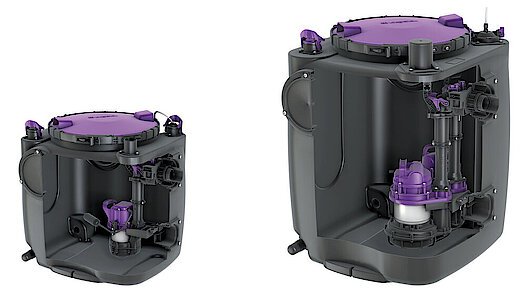

De opvoerinstallaties Graybox S100 en S200 zijn de perfecte keuze voor renovaties of andere gebruiksscenario’s waarbij een vrije opstelling vereist is. Dankzij het kleine installatieoppervlak kunnen ze ook achteraf probleemloos in kleine ruimten worden geïntegreerd. En omdat de eenhandssluitingen zonder gereedschap kunnen worden geopend, is ook het onderhoud kinderspel. Ze zijn beschikbaar met twee reservoirgroottes en verschillende pompvermogens. Bovendien kan worden gekozen voor één pomp met vlotterschakelaar of besturingskast, of voor twee pompen met besturingskast. Zo zijn de Graybox S100 en S200 geschikt voor verschillende toepassingen, waaronder het afwateren van vetafscheiders. Als de eisen veranderen, kan de installatie op elk moment worden omgebouwd van een één naar twee pompen, of naar een ander pomptype.

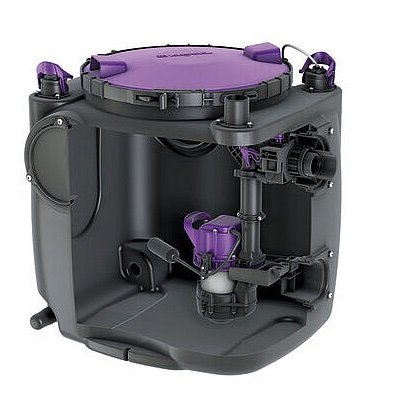

Graybox S100-VLR
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd.

Uitvoering
Soort installatie: Enkele eenheid
Resistant: Bestand tegen afvalwater dat zout, ontharder en condensaat bevat
Pompregeling: Vlotter

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-2
Soort afvalwater: Fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten)
Installatietype: Mono
Dichtheid: geurdicht

Afmetingen
Netto gewicht: 28,5 kg
Bruto gewicht: 28,5 kg
Lengte: 670 mm
Breedte: 530 mm
Hoogte: 650 mm
Lengte verpakking: 800 mm
Breedte verpakking: 700 mm
Hoogte verpakking: 779 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 50
Persleidingaansluiting (DA): 63 mm
Nominale toevoer (DN): 100
Nuttig volume: 25 l
Reservoirvolume: 120,00 l

Afdekkingskarakteristieken
Soort afdekking: Deksel
Afdekkingsmateriaal: Kunststof
Afdekking kleur: paars
Vergrendeling: Snelspansluiting
Dichtheid: geurdicht

Loopband
Pomp: S600-GTF (resistant)
Aantal pompen: 1
Gewicht, pomp: 6 kg
Aansluit type: Geaard 2-polig
Bedrijfsspanning: 230 V
Beschermingsklasse: I
Isolatieklasse: F
Beschermingsklasse pomp: IP 68 (3 m)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 12 m³/h
Opvoerhoogte max.: 8 m
Toerental: 2750 U/min
Vermogen P1: 0,65 kW
Vermogen P2: 0,4 kW
Modus: S1
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 10 mm
Vereiste zekering (pomp): C 16 A
Lengte van pompkabel: 5 m
Nominale stroomsterkte: 2,9 A

Besturing
Motorbeveiligingsschakelaar: ja
Instrument niveauregeling: Vlotterschakelaar
Soort niveauregeling: mechanisch
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Aansluit type: Geaard 2-polig
