B20.232 | Graybox 120 / 1SP-600 / CMF.1

Graybox S120 en S220 omschrijving.
De opvoerinstallaties Graybox S120 en S220 zijn de perfecte keuze voor renovaties of andere gebruiksscenario’s waarbij een vrije opstelling vereist is. Dankzij het kleine installatieoppervlak kunnen ze ook achteraf probleemloos in kleine ruimten worden geïntegreerd. En omdat de eenhandssluitingen zonder gereedschap kunnen worden geopend, is ook het onderhoud kinderspel. Ze zijn beschikbaar met twee reservoirgroottes en verschillende pompvermogens. Bovendien kan worden gekozen voor één pomp met vlotterschakelaar of besturingskast, of voor twee pompen met besturingskast. Zo zijn de Graybox S120 en S220 geschikt voor verschillende toepassingen, waaronder het afwateren van vetafscheiders. Als de eisen veranderen, kan de installatie op elk moment worden omgebouwd van een één naar twee pompen, of naar een ander pomptype.

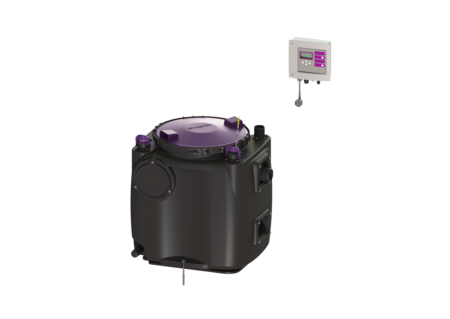

Graybox S120-CMF (met pompbesturing)
De aansluitklare opvoerinstallatie voor fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), beschikt over een open pompbehuizing. Geïntegreerde onderdelen kunnen eenvoudig met eenhandige sluitingen worden verwijderd.

Uitvoering
Soort installatie: Enkele eenheid
Resistant: Bestand tegen afvalwater dat zout, ontharder en condensaat bevat
Pompregeling: Besturingskast
Terugstuwbeveiliging: geïntegreerd

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-2
Soort afvalwater: Fecaliënvrij afvalwater
Inbouwsituatie: vrije opstelling
Installatietype: Tronic
Dichtheid: geurdicht

Afmetingen
Netto gewicht: 29,9 kg
Bruto gewicht: 29,9 kg
Lengte: 670 mm
Breedte: 530 mm
Hoogte: 650 mm
Lengte verpakking: 700 mm
Breedte verpakking: 800 mm
Hoogte verpakking: 779 mm

Reservoir/basiselement
Persleidingaansluiting (DN): 50
Persleidingaansluiting (DA): 63 mm
Nominale toevoer (DN): 100
Nuttig volume: 50 l
Reservoirvolume: 120,00 l

Afdekkingskarakteristieken
Soort afdekking: Deksel
Afdekkingsmateriaal: Kunststof
Afdekking kleur: paars
Vergrendeling: Snelspansluiting
Dichtheid: geurdicht

Loopband
Pomp: S600-GTF (resistant)
Aantal pompen: 1
Gewicht, pomp: 6 kg
Aansluit type: Gecodeerde stekker
Bedrijfsspanning: 230 V
Beschermingsklasse: I
Isolatieklasse: F
Beschermingsklasse pomp: IP 68 (3 m)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 12 m³/h
Opvoerhoogte max.: 8 m
Toerental: 2750 U/min
Vermogen P1: 0,65 kW
Vermogen P2: 0,4 kW
Modus: S1
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 10 mm
Lengte van pompkabel: 5 m
Nominale stroomsterkte: 2,9 A

Besturing
Besturingskast: CMF.1 / CMF.2
Functie besturingskast: Met alarmmelding
Motorbeveiligingsschakelaar: ja
Instrument niveauregeling: Drukbuis
Soort niveauregeling: pneumatisch
Beschermingsklasse besturingskast: IP 54
Netfrequentie: 50 Hz
Bedrijfsspanning: 230 V
Aansluit type: Gecodeerde stekker
Kabellengte besturingskast: 1,4 m
Potentiaalvrij contact: optioneel
GSM-interface: ja
USB-interface: ja
Logboekfunctie: ja
Meerregelige displayweergave: ja
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
Variant van waarschuwingsvoorziening: akoestisch en optisch signaal
Vereiste zekering (besturingskast): C 16 A
