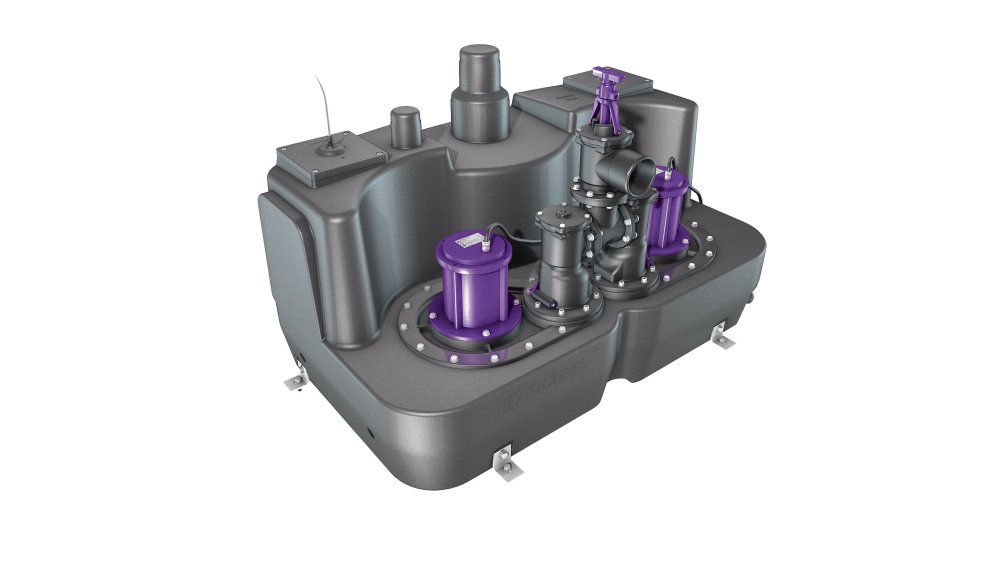

B20.820 | Bigbox 300 | 2FP-1400

Groot, kracht, voor zware toepassingen met veel vermogen en een slimme besturing.
De Bigbox is een groot bemeten pompen machine. Groot bemeten en normaliter onnodig groot voor woningen en villa's. De Bigbox behoort aan flatgebouwen, grote industriele afwateringen, verzamelkeukens en locaties alszijnde NS stations of schiphol. Krachtige oplossing voor bedrijven, industrieën en gemeenten. De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. De Bigbox is een oer-sterke opvoerinstallatie voor commerciële, industriële en gemeentelijke toepassingen. Ze is ideaal voor het verpompen van regenwater dat onder het terugstuwniveau wordt aangevoerd of gebruik achter een afscheider. Ze kan ook voor fecaliënhoudend afvalwater worden gebruikt. Alle onderdelen, zoals het reservoir en de pompen, zijn volgens een modulair principe ontworpen en kunnen naar wens worden gecombineerd. De Bigbox kan worden gecombineerd met drie verschillende reservoirs met een volume van 200, 300 of 450 liter. Voor verschillende behoeften kan ze worden uitgerust met pompen in verschillende prestatieklassen en als mono- of duo-installatie. Een universiteitsgebouw, wegrestaurant of ziekenhuis: voor commerciële en maatschappelijke omgevingen is de Bigbox uiteraard de optimale keuze. Dankzij de verschillende reservoirvolumes van 200, 300 of 450 liter en pompen met vermogens van 1400 W tot en met 4500 W kan deze installatie perfect aan alle situaties worden aangepast. De Bigbox beschikt over sterke S1- en/of S3-pompen, met een brede inzetbaarheid van 1400 t/m 5500 W opnamevermogen, een sondebesturing en aansluitklare besturingskasten met zelfdiagnosesysteem ZDS. De hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo 2-pomps). De Bigbox heeft aansluitmogelijkheden voor toevoeren van DN 100 t/m DN 150 en in de boorvlakken aan de zij- en achterkant kunnen extra toevoeren in de groottes DN 50 t/m DN 200 worden geboord.

Uitvoering
Soort installatie: duopomp
Afsluitvoorziening: zonder schuif
Bevestigingshoek tegen opdrijven: ja
Geluiddempingsmat: ja
Pompregeling: Besturingskast
Terugstuwbeveiliging: geïntegreerd
Persleidingaansluiting: verticaal

Algemene karakteristieken
Kleur: zwart
Norm: EN 12050-1
Soort afvalwater: Fecaliënhoudend afvalwater
Inbouwsituatie: vrije opstelling
Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten)
Installatietype: Duo

Afmetingen
Netto gewicht: 110,79 kg
Bruto gewicht: 130,79 kg
Lengte: 1260 mm
Breedte: 760 mm
Hoogte: 770 mm
Lengte verpakking: 1650 mm
Breedte verpakking: 1150 mm
Hoogte verpakking: 890 mm

Reservoir / basiselement
Persleidingaansluiting (DN): 100
Persleidingaansluiting (DA): 110 mm
Aansluiting voor handmembraanpomp (DN): 32
Ontluchtingsaansluiting (DN): 70
Max. boring van toevoer (DN): 200
Nominale toevoerdiameter (DA): 110 mm
Nominale toevoer (DN): 100
Aantal toevoeren: 1
Nuttig volume: 175 l
Reservoirvolume: 300,00 l

Loopband
Pomp: FP1400-S3
Aantal pompen: 2
Gewicht, pomp: 25 kg
Aansluit type: Gecodeerde stekker
Beschermingsklasse: I
Isolatieklasse: F
Cos phi - vermogensfactor: 0,98
Beschermingsklasse pomp: IP 68 (3 m/48 h)
Temperatuurbewaking: geïntegreerd
Temperatuur te verpompen materiaal (permanent) max.: 40 °C
Opvoercapaciteit max.: 38 m³/h
Opvoerhoogte max.: 7 m
Toerental: 1370 U/min
Vermogen P1: 1,6 kW
Vermogen P2: 1,1 kW
Modus: S3 - 50%
Type aansluitleiding pomp: H07RN-F 3G 1,5 mm²
Type schoepenwiel: Open waaier
Vrije kogeldoorlaat: 40 mm
Lengte van pompkabel: 5 m
Nominale stroomsterkte: 7,3 A

Besturing
Besturingskast: Comfort
Alarmgever: drukbuis
Instrument niveauregeling: Drukbuis
Soort niveauregeling: pneumatisch
Beschermingsklasse besturingskast: IP 54
Bedrijfsspanning: 230 V
Aansluit type: Gecodeerde stekker
Kabellengte besturingskast: 1,4 m
Potentiaalvrij contact: optioneel
GSM-interface: ja
USB-interface: ja
Logboekfunctie: ja
Meerregelige displayweergave: ja
Batterijbuffer: ja
Zelfdiagnosesysteem (ZDS): ja
