C12.02 - Minos 630/800/1000

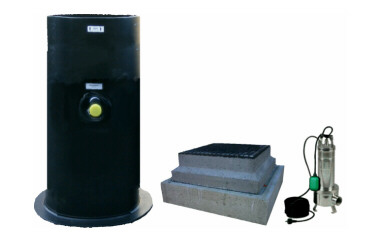

120.306.325 - Minos 630D - VLR550

Automatische pompinstallatie voor fecaliënhoudend afvalwater (rioolwater)
met vaste bestanddelen tot een korrelgroote van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit een sterke HDPE verzameltank
welke compleet is uitgevoerd met anti-opdrijfflens, kabeldoorvoeren,
pompophaalgeleiding 2”, RVS perspomp met vlotterschakelaar,
pompophaalketting met karabijnhaken, kogelkraan, balkeerklep, inlaat,
persuitlaat, aansluiting voor beluchting, betonstelrand met gietijzer deksel (zwaar verkeer),
aanduidingslabels, inregelen en testen af fabriek, documentatie en handleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.

Constructie kenmerken
• HDPE Tank met een in hoogte verstelbaar betondeksel (zwaar verkeer)
• Inbouwmaten: L800 x B800 x H1435/1615 mm
• RVS Perspomp
• Pompgeleidingsyteem 2"
• Ophaalketting met karabijnhaken
• Vlakke bodemplaat / anti-opdrijfflens Ø 800 mm
• Mangat: Ø 600 mm
• Voorzien van hijsogen
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63 mm
• Beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)

Technische gegevens
• Pompcapaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: max. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 770 mm / 240 liter
• Schakelniveau 1: 535 mm / 167 liter
• Schakelniveau 2: 235 mm / 73 liter
• Perspompcyclus: 94 liter / 17 sec.
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Pomp gewicht: 16,3 kg.
• Deksel gewicht: 190+210 kg.
• Totaal gewicht: 470 kg.

Elektrische gegevens
• Aansluitspanning: 230 VAC ~ 50/60 Hz
• Opgenomen vermogen P1: 0,97 kW
• Nominaal vermogen P2: 0,55 kW
• Stroomsterkte: 4,2 ampère
• Condensator: 20 µF
• Motorbeveiliging: thermisch in de motor
• Beschermingsklasse: IP68
• Isolatieklasse: F
• Inwerkingtreding: automatisch
• Aansluitkabel: 10 meter met stekker
• Werking: (S1) continu gebruik

Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Opzetstuk Ø 630 x H= 1000 mm
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt

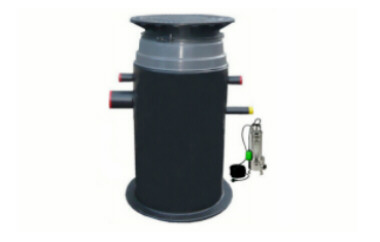

120.307.150 - Minos 800B - VLR550
Automatische pompinstallatie voor fecaliënhoudend afvalwater (rioolwater)
met vaste bestanddelen tot een korrelgroote van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit een sterke HDPE verzameltank
welke compleet is uitgevoerd met anti-opdrijfflens, kabeldoorvoeren,
RVS perspomp met vlotterschakelaar, pompophaalketting en karabijnhaken,
kogelkraan, balkeerklep, inlaat, persuitlaat, aansluiting voor beluchting,
in hoogte verstelbaar opzetstuk met gietijzer deksel, aanduidingslabels,
inregelen en testen af fabriek, documentatie en handleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.

Constructie kenmerken
• HDPE Tank met verstelbaar opzetstuk en GY-deksel
• Inbouwmaten: L1000 x B1000 x H1550/2050 mm
• RVS Perspomp • Ophaalketting met karabijnhaken
• Vlakke bodemplaat / anti-opdrijfflens Ø 1000 mm
• Mangat: Ø 600 mm
• Voorzien van hijsogen
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63 mm
• Beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)

Technische gegevens
• Pompcapaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: max. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 770 mm / 240 liter
• Schakelniveau 1: 535 mm / 167 liter
• Schakelniveau 2: 235 mm / 73 liter
• Perspompcyclus: 94 liter / 17 sec.
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Pomp gewicht: 16,3 kg.
• Gietijzer inlegdeksel gewicht: 41 kg.
• Totaal gewicht: 100 kg.

Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Opzetstuk Ø 630 x H= 1000 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt

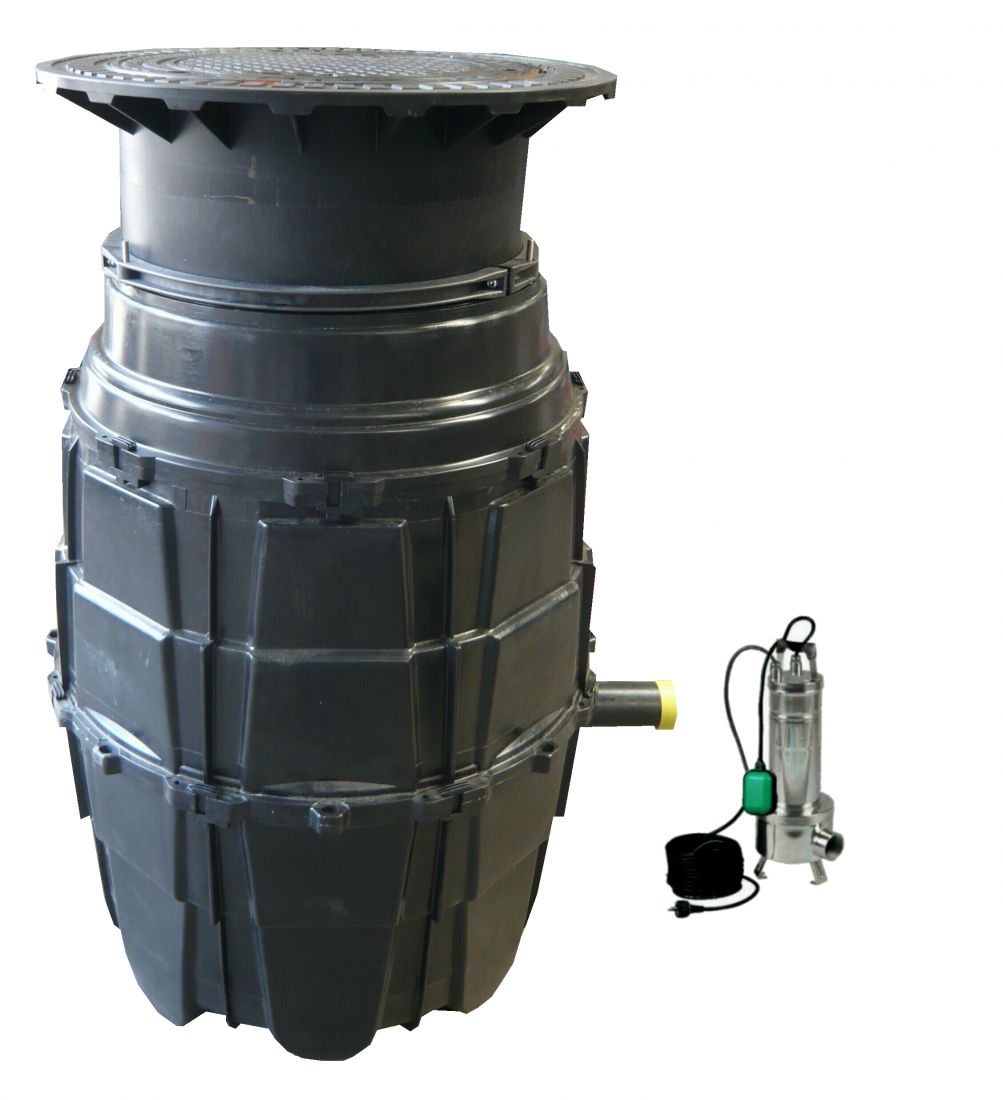

120.312.040 - MINOS 1000B - VLR550
Automatische pompinstallatie voor het verpompen van schoon-
en fecaliën houdend huishoudelijk rioolwater, met alle daarin normaal
voorkomende verontreinigingen tot een maximale korrelgrootte van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit; een lichtgewicht slagvast kunststof verzameltank
met traploos in hoogte verstel- en kantelbaar opzetstuk met gietijzer inlegdeksel
voor optimale aansluiting met maaiveldhoogte.
Met behulp van het ingebouwd pompgeleidingsysteem is de RVS perspomp
met vlotterschakelaar middels een ophaalketting direct uit de pompinstallatie
te tillen voor inspectie en/of onderhoud.
Verder is de pompinstallatie compleet met; inlaat, aansluiting voor beluchting,
persuitlaat, kabeldoorvoeren, kogelafsluiter, balkeerklep, aanduidinglabels,
inregelen en testen af fabriek, en inbouwhandleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.

Constructie kenmerken
• HDPE Lichtgewicht vuilwatertank / opslagreservoir (opgebouwd)
• Traploos verstel- en kantelbaar opzetstuk met dichting (telescoop)
• Gietijzer inlegdeksel met borging en openingshaak (verkeersklasse: B)
• Inbouwmaten: L1010 x B1010 x H1480/1980 mm
• Pompgeleidingsyteem 2" (ingebouwd)
• RVS perspomp met vlotterschakelaar
• Ophaalketting met karabijnhaken
• Vlak bodemdeel
• Anti-opdrijfschacht Ø 1000 mm (conische vormdelen)
• Mangat: Ø 600 mm
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63/90 mm
• Kabeldoorvoer: Ø 75 mm
• Aansluiting voor open beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)
• Aansluitingen zijn voorzien van transportafdichting

Technische gegevens
• Pomp capaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: Hmax. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 830 mm / 557 liter
• Toelaatbare grondwaterdruk: Dmax. 0,5 mwk
• Schakelniveaus: af fabriek ingeregeld
• Perspompcyclus: standaard ingeregeld
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Perspomp gewicht: 16,3 kg.
• Gietijzer inlegdeksel gewicht: 41 kg.
• Totaal gewicht pompinstallatie: 153 kg.

Elektrische gegevens, algemeen
• RVS Perspomp met vlotterschakelaar
• Motorbeveiliging: thermisch in de motorwikkeling
• Beschermingsklasse: IP68
• Isolatieklasse: F
• Inwerkingtreding: automatisch
• Aansluitkabel perspomp: 10 meter (type H07 RN-F)
• Werking: (S1) continu gebruik

Aansluitspanning: 230 VAC ~50/60 Hz (enkel fase)
• Opgenomen vermogen P1-Totaal: 0,97 kW
• Nominaal vermogen P2-Totaal: 0,55 kW
• Stroomsterkte I-Totaal: 4,20 Ampère
• Condensator in perspomp: 20 µF

Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.030 - Hoogwateralarm met back-up accu
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Telescoop verlengstuk Ø 630 x H= 1000 mm
120.641.108 - HDPE Tussenstuk Ø 920/790 x H= 500 mm
120.641.174 - Verbindingsklemmen (8)
120.641.097 - Afdichtingsring Ø 920 mm
120.641.042 - HDPE Verloopstuk (groot) Ø 920/645 x H= 230 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt
