C12 - POMP IN MAAIVELD
In deze productgroep vindt u pompinstallaties welke ook wel een pompput of mini-gemaal genoemd wordt. Deze pompputten zijn geschikt voor buitentoepassing en worden in de zandgrond ingraven.
Opmerkingen.
De basis van elke pompput wordt gevormd door de putschacht. Omdat de putschacht volledig ingegraven wordt is het belangrijk dat de putschacht perfect aansluit met het leidingwerk, de plaatsingsomgeving en de juiste verkeersklasse. Indien blijkt dat de putschacht niet geschikt is voor het gewenste doel, bijvoorbeeld omdat de aansluitingen verkeerd zitten of blijkt dat de perspomp te weinig afvoercapaciteit heeft en er bijvoorbeeld een tweede perspomp bijgeplaatst moet worden, dan moet traditioneel de gehele putschacht inclusief het leidingwerk opnieuw worden uitgegraven en compleet worden vervangen. Dit kost naast een geheel andere pompput ook kostbare tijd en geld.
Putschacht UMAX800.
De universele putschacht UMAX800 is hierbij de oplossing! Deze putschacht is namenlijk opgebouwd uit op elkaar geschroefde schacht elementen en tevens in alle uitvoeringen direct al voorbereid voor toepassing van een 2e perspomp. Er is mogelijk enkel een ander of extra putschacht element benodigd om deze putschacht wederom passend te maken.
Pompinstallaties B.V. kan met de UMAX800 putschacht eenvoudig en snel vele putschacht varianten samenstellen. De UMAX800 universele putschacht kan men met behulp van het telescopisch verstelbaar deksel of de optioneel leverbare schachtelementen eenvoudig in hoogte worden aangepast. Ook kan men achteraf kiezen voor bijvoorbeeld een ander putdeksel. Afhankelijk van de benodigde verkeersklasse en/of -stankdichtheid zijn er verschillende putdeksels leverbaar. Voor elk soort te verpompen medium zijn tevens diverse pompen leverbaar met een maximale pompcapaciteit tot 64 m3/uur. De UMAX800 putschacht is ongeacht type of model standaard voorbereid voor inbouw van een 2e perspomp. De UMAX800 putschacht is verder uitvoerbaar met of zonder pompbesturing en/of GSM alarmmelding. Kortom: De UMAX800 universele putschacht past in alle situaties, is leverbaar met diverse putdeksels, uitvoerbaar met 1 of 2 perspompen en is leverbaar met vele ektronische assessoires.
UMAX800 - PUTSCHACHT
1. Kies de putschacht.
2. Kies het gewenste putdeksel.
3. Kies het type pomp(en).
4. Maak een keuze voor de bijpassende besturing.
5. Kies extra assessoires zoals een GSM alammodule.

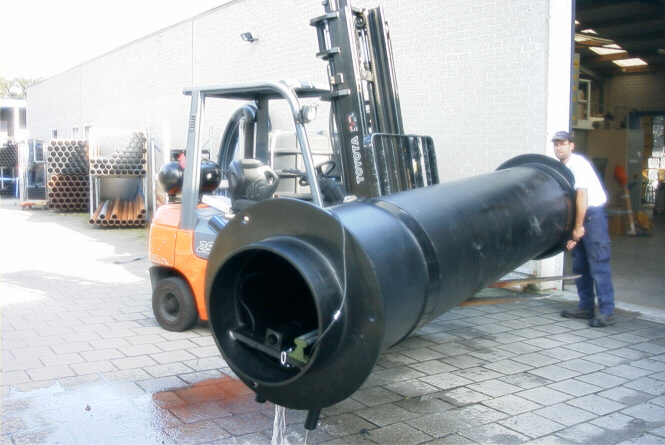

De pompput UMAX800 bestaat uit stapelbare schachtelementen welke geheel naar keuze kunnen worden opgebouwd. De universele schachtelementen zijn elk uitgevoerd met een anti-opdrijfflens en worden middels rvs flensbouten, snel en stevig op elkaar geschroefd. Door toepassing van de flenzen ontstaat een zeer robuuste putschacht. De kunststof schachtelementen zijn van de materiaalsoort HDPE. Deze kunststof soort maakt de pompput UMAX800 uitstekend geschikt voor fecaliën houdend huishoudelijk afvalwater met alle daarin normaal voorkomende verontreinigingen. Mede door het gebruik van HDPE zijn de schachtelementen onverwoestbaar en tevens chemisch resistent. Hierdoor is de pompput UMAX800 eveneens uitermate geschikt voor aardinbouw (ondergrondse opstelling).
TELESCOPISCH OPZETSTUK
De pompput UMAX800 is voorzien van een lichtgewicht, traploos enin hoogte verstelbaar en kantelbaar telescopisch opzetstuk. Hierdoor is een optimale aansluithoogte met het maaiveld mogelijk.
PUTDEKSEL NAAR KEUZE
Bovenin het in hoogte verstelbaar telescopisch opzetstuk kunnen naar gelang de gewenste verkeersklasse, diverse inlegdeksels worden toegepast. De inlegdeksels zijn leverbaar in kunststof, gietijzer en rvs met of zonder dekselborging.
INBOUWSET
Een inbouwset is een speciaal stukje leidingwerk met geleidingsysteem, welke het mogelijk maakt om een perspomp aan de pompophaalketting direct uit de pompinstallatie te kunnen tillen. Elk type bodemdeel van de UMAX800 is reeds voorbereid voor toepassing van maximaal twee inbouwsets. Afhankelijk van de gekozen uitvoering zijn er af fabriek tenminste een danwel twee complete inbouwsets ingebouwd.
AANSLUITINGEN
Afhankelijk van de gekozen schachtelementen is de pompput UMAX800 compleet met een in hoogte verstelbaar opzetstuk, inbouwsets, putinlaten, persuitlaat, kabeldoorvoer, aansluiting voor open-beluchting, balkeerkleppen, pompgeleidingssystemen, ketting oogmoer, transportkappen, niveasonde adapter, flensbouten, flensdichtingen, aanduidingslabels en inbouwhandleiding. De pompput UMAX800 wordt indien gewenst af fabriek samengesteld en opgebouwd.
PERSPOMPEN
Door de toepassing van het inbouwset zijn er verschillende perspompen toepasbaar met verschillende eigenschappen, voedingsspanningen en pompcapaciteiten. De perspomp(en) kunnen met behulp van het inbouwset, middels een ophaalketting, langs het geleidingssysteem, snel en direct uit de pompinstallatie worden getild voor een snelle inspectie en/of onderhoud. De pompput UMAX800 wordt geleverd exclusief perspomp(en).
OPMERKINGEN
De pompput UMAX800 betreft enkel een robuuste putschacht welke als basis dient voor het verder vervaardigen / samenstellen van een goed en compleet functionerende pompinstallatie. De pompput UMAX800 is met behulp van de los leverbare keuze componenten eveneens geheel naar wens verder samen te stellen.
OPTIONELE COMPONENTEN
Hiervoor zijn diverse optionele componenten leverbaar zoals: Schakelkasten, perspompen, hoogwateralarmering, pompbeveiliging, niveau-sondes, sondebuis, schakelvlotters, RVS ophaalketting, diverse electronica, GSM alarmmodule bewaking 24/7, karabijnhaken, putdeksels, openingshaak etc. Deze keuze componenten dient men apart te doen bestellen. Vraag ons naar de mogelijkheden!
PLUG AND PLAY SYSTEMEN
©2023 - Copyright Pompinstallaties B.V.
Van de Pompput UMAX800 zijn 20 basis modellen samengesteld en af fabriek leverbaar. Elk model is compleet opgebouwd met 1x of 2x inbouwsets en in 10x verschillende putschacht hoogtes.
Het basis model is voorzien van:
- Verstelbaar opzetstuk.
- 1x putinlaat.
- 1x persuitlaat.
- 1x kabeldoorvoer.
- 1x aansluiting voor beluchting.
- Balkeerklep.
- Anti-opdrijfflenzen.
- Pompgeleiding.
- Oogmoer ophanghaak.
- Sonde adapter.
- Flensbouten.
- Transport afdichting.
Exclusief componenten:
- Putdeksel.
- Perspomp(en).
- RVS Ophaalketting
- RVS Karabijnhaken.
- Meerdere putinlaten.
- Schakelkast
- Optionele electronica.
- Openingshaak.
Inlaat tot maaiveld: 335 - 835 mm
Putschacht hoogte: 800 - 1300 mm
120700951 = MET 1X INBOUWSET
120706951 = MET 2X INBOUWSET
Inlaat tot maaiveld: 155 - 655 mm
Putschacht hoogte: 1000 - 1500 mm
120700952 = MET 1X INBOUWSET
120706952 = MET 2X INBOUWSET
Inlaat tot maaiveld: 0465 - 0965 mm
Putschacht hoogte: 1400 - 1900 mm
120700953 = MET 1X INBOUWSET
120706953 = MET 2X INBOUWSET
Inlaat tot maaiveld: 0935 - 1435 mm
Putschacht hoogte: 1900 - 2400 mm
120700954 = MET 1X INBOUWSET
120706954 = MET 2X INBOUWSET
Inlaat tot maaiveld: 1435 - 1935 mm
Putschacht hoogte: 2400 - 2900 mm
120700955 = MET 1X INBOUWSET
120706955 = MET 2X INBOUWSET
Inlaat tot maaiveld: 1935 - 2435 mm
Putschacht hoogte: 2900 - 3400 mm
120700956 = MET 1X INBOUWSET
120706956 = MET 2X INBOUWSET
Inlaat tot maaiveld: 2435 - 2935 mm
Putschacht hoogte: 3400 - 3900 mm
120700957 = MET 1X INBOUWSET
120706957 = MET 2X INBOUWSET
Inlaat tot maaiveld: 2935 - 3435 mm
Putschacht hoogte: 3900 - 4400 mm
120700958 = MET 1X INBOUWSET
120706958 = MET 2X INBOUWSET
Inlaat tot maaiveld: 3435 - 3935 mm
Putschacht hoogte: 4400 - 4900 mm
120700959 = MET 1X INBOUWSET
120706959 = MET 2X INBOUWSET
Inlaat tot maaiveld: 3935 - 4435 mm
Putschacht hoogte: 4900 - 5400 mm
120700960 = MET 1X INBOUWSET
120706960 = MET 2X INBOUWSET

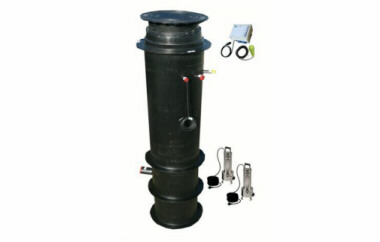

120312085 | Globe 1000B - DWC550T - 400V
Automatische pompinstallatie voor het verpompen van schoon- en fecaliën houdend huishoudelijk rioolwater, met alle daarin normaal voorkomende verontreinigingen tot een maximale korrelgrootte van Ø 50 mm. Geschikt voor ondergrondse opstelling (aardinbouw). Pompinstallatie is opgebouwd uit een ligt gewicht slagvast kunststof verzameltank met traploos in hoogte verstel- en kantelbaar opzetstuk met gietijzer inlegdeksel voor optimale aansluiting met maaiveldhoogte. Met behulp van het ingebouwd pompgeleidingsysteem is de perspomp middels een ophaalketting direct uit de pompinstallatie te tillen voor inspectie en/of onderhoud. Verder is de pompinstallatie compleet met; digitale DW1C schakelkast met intern geheugen en hoogwateralarm, elektronisch niveausonde, extra alarmvlotter, inlaat, aansluiting voor beluchting, persuitlaat, kabeldoorvoeren, kogelafsluiter, balkeerklep, aanduidinglabels, inregelen en testen af fabriek, en inbouwhandleiding. Inbouwmaten: L1010 x B1010 x H1480/1980 mm. Vlak bodemdeel. Anti-opdrijfschacht Ø 1000 mm (conische vormdelen). Pompinstallatie wordt stekkerklaar aangeleverd. Totaal gewicht pompinstallatie: 153 kg.
Aansluitspanning ~50/60 Hz:
• 230 VAC: P1/P2nom.= 0,97/0,55 kW - Stroom I: 4,20 A (een fase)
• 400 VAC: P1/P2nom.= 0,90/0,55 kW - Stroom I: 1,64 A (drie fase)
Optioneel leverbaar
120600505 - Draadloos signaalgever
120600510 - GSM Alarm module 100 (SMS bericht)
120612180 - HDPE Telescoop verlengstuk Ø 630 x H=1000 mm
120641174 - Verbindingsklemmen (8)
120641097 - Afdichtingsring Ø 920 mm
120641042 - HDPE Verloopstuk (groot) Ø 920/645 x H= 230 mm
120640500 - GY Inlegdeksel met ring (verkeersklasse: D)
120642102 - Openingshaak (verzinkt)
120600642 - Capaciteit uitbreiding DWC1200 (230 volt)
120600642 - Capaciteit uitbreiding DWC1200T (400 volt)
120313175 | Globe 1000B - DWC550M - 230V (DUO)
120313325 | Globe 1000B - DWC550T - 400V (DUO)
Automatische pompinstallatie voor het verpompen van schoon- en fecaliën houdend huishoudelijk rioolwater, met alle daarin normaal voorkomende verontreinigingen tot een maximale korrelgrootte van Ø 50 mm. Geschikt voor ondergrondse opstelling (aardinbouw). Pompinstallatie is opgebouwd uit; een lichtgewicht slagvast kunststof verzameltank
met traploos in hoogte verstel- en kantelbaar opzetstuk met gietijzer inlegdeksel voor optimale aansluiting met maaiveldhoogte. Met behulp van het ingebouwd pompgeleidingsystemen zijn beide perspompen middels een ophaalketting direct uit de pompinstallatie te tillen voor inspectie en/of onderhoud. Verder is de pompinstallatie compleet met; digitale DW2C schakelkast met intern geheugen en hoogwateralarm, elektronisch niveausonde, extra alarmvlotter, inlaat, aansluiting voor beluchting, persuitlaat, kabeldoorvoeren, kogelafsluiters, balkeerkleppen, aanduidinglabels, inregelen en testen af fabriek en inbouwhandleiding. Inbouwmaten: L1010 x B1010 x H1480/1980 mm. Anti-opdrijfschacht Ø 1000 mm (conische vormdelen). Totaal gewicht pompinstallatie: 153 kg. Pompinstallatie wordt stekkerklaar aangeleverd.
Aansluitspanning ~50/60 Hz:
• 230 VAC: P1/P2nom.= 0,97/0,55 kW - Stroom I: 4,20 A (een fase)
• 400 VAC: P1/P2nom.= 0,90/0,55 kW - Stroom I: 1,64 A (drie fase)
Optioneel leverbaar
120.600.505 - Draadloos signaalgever
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Telescoop verlengstuk Ø 630 x H= 1000 mm
120.641.108 - HDPE Tussenstuk Ø 920/790 x H= 500 mm
120.641.174 - Verbindingsklemmen (8)
120.641.097 - Afdichtingsring Ø 920 mm
120.641.042 - HDPE Verloopstuk (groot) Ø 920/645 x H= 230 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.600.642 - Capaciteit uitbreiding DWC1200 (230 volt)
120.600.642 - Capaciteit uitbreiding DWC1200T (400 volt)

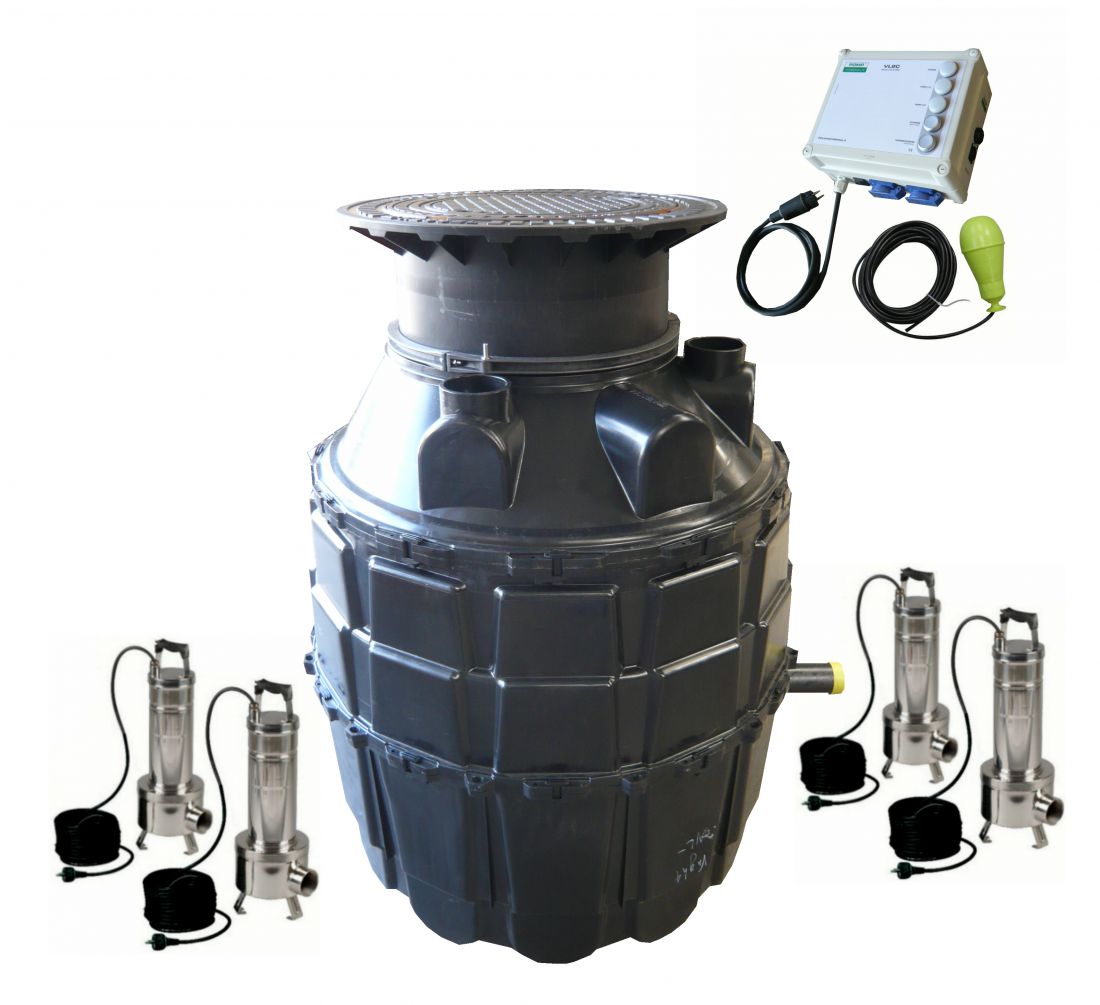

120312060 - Trebor 1000B - UNC0550 - 20m³/uur (1-pomps)
120312062 - Trebor 1000B - UNC0550 - 40m³/uur (2-pomps)
120312072 - Trebor 1000B - UNC1200 - 64m³/uur (2-pomps)
Automatische pompinstallatie voor het verpompen van schoon-
en fecaliën houdend huishoudelijk rioolwater, met alle daarin normaal
voorkomende verontreinigingen tot een maximale korrelgrootte van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit; een lichtgewicht slagvast kunststof verzameltank
met traploos in hoogte verstel- en kantelbaar opzetstuk met gietijzer inlegdeksel
voor optimale aansluiting met maaiveldhoogte.
Met behulp van de ingebouwde pompgeleidingsystemen zijn beide RVS perspompen
middels ophaalkettingen direct uit de pompinstallatie te tillen voor inspectie en/of onderhoud.
Verder is de pompinstallatie compleet met; UN2C-Schakelkast voor aansturing en beveiliging
van beide RVS perspompen, hoogwateralarm, inlaat, aansluiting voor beluchting,
persuitlaat, kabeldoorvoeren, kogelafsluiters, balkeerkleppen, aanduidinglabels,
inregelen en testen af fabriek en inbouwhandleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.
Constructie kenmerken
• HDPE Lichtgewicht vuilwatertank / opslagreservoir (opgebouwd)
• Traploos verstel- en kantelbaar opzetstuk met dichting (telescoop)
• Gietijzer inlegdeksel met borging en openingshaak (verkeersklasse: B)
• Inbouwmaten: L1010 x B1010 x H1480/1980 mm
• Pompgeleidingsytemen 2" (ingebouwd)
• RVS Perspomp(en)
• RVS Ophaalkettingen en karabijnhaken
• Vlak bodemdeel
• Anti-opdrijfschacht Ø 1000 mm (conische vormdelen)
• Mangat: Ø 600 mm
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63/90 mm
• Kabeldoorvoer: Ø 75 mm
• Aansluiting voor open beluchting: Ø 75 mm
• Kogelafsluiters: 63 mm
• Balkeerkleppen: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)
• Aansluitingen zijn voorzien van transportafdichting
Technische gegevens
• Pompcapaciteit: 0550 = Qmax. 20 m³/uur - Hmax. 7,4 mwk
• Pompcapaciteit: 1200 = Qmax. 32 m³/uur - Hmax. 14,0 mwk
• Pompen niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: speciaal niveauvlottersensor
• Tankinhoud: 830 mm / 557 liter
• Toelaatbare grondwaterdruk: Dmax. 0,5 mwk
• Schakelniveaus: af fabriek ingeregeld
• Perspompencyclus: standaard ingeregeld
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Gietijzer inlegdeksel gewicht: 41 kg.
• Totaal gewicht pompinstallatie: 187 kg.
Elektrische gegevens, algemeen
• Pompinstallatie met UN2C-controller (opbouw schakelkast)
• Motorbeveiligingen A: thermisch in de motorwikkelingen
• Motorbeveiligingen B: continu controller metingen
• Beschermingsklasse: IP44
• Inwerkingtreding: automatisch
• Aansluitkabels perspompen: 10 meter (type H07 RN-F)
• Werking: (S1) continu gebruik
Aansluitspanning: 230 VAC ~50/60 Hz (enkel fase)
• Nominaal vermogen P2-Totaal: 0,55 kW, 1,10 kW, 2,40 kW
• Stroomsterkte I-Totaal: 4,2A, 8,4A, 17,2A
• Condensator in perspompen: 20 µF, 30 µF
Optioneel leverbaar
120.600.505 - Draadloos signaalgever
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Telescoop verlengstuk Ø 630 x H= 1000 mm
120.641.108 - HDPE Tussenstuk Ø 920/790 x H= 500 mm
120.641.174 - Verbindingsklemmen (8)
120.641.097 - Afdichtingsring Ø 920 mm
120.641.042 - HDPE Verloopstuk (groot) Ø 920/645 x H= 230 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.306.325 - Minos 630D - VLR550
Automatische pompinstallatie voor fecaliënhoudend afvalwater (rioolwater)
met vaste bestanddelen tot een korrelgroote van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit een sterke HDPE verzameltank
welke compleet is uitgevoerd met anti-opdrijfflens, kabeldoorvoeren,
pompophaalgeleiding 2”, RVS perspomp met vlotterschakelaar,
pompophaalketting met karabijnhaken, kogelkraan, balkeerklep, inlaat,
persuitlaat, aansluiting voor beluchting, betonstelrand met gietijzer deksel (zwaar verkeer),
aanduidingslabels, inregelen en testen af fabriek, documentatie en handleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.
Constructie kenmerken
• HDPE Tank met een in hoogte verstelbaar betondeksel (zwaar verkeer)
• Inbouwmaten: L800 x B800 x H1435/1615 mm
• RVS Perspomp
• Pompgeleidingsyteem 2"
• Ophaalketting met karabijnhaken
• Vlakke bodemplaat / anti-opdrijfflens Ø 800 mm
• Mangat: Ø 600 mm
• Voorzien van hijsogen
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63 mm
• Beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)
Technische gegevens
• Pompcapaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: max. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 770 mm / 240 liter
• Schakelniveau 1: 535 mm / 167 liter
• Schakelniveau 2: 235 mm / 73 liter
• Perspompcyclus: 94 liter / 17 sec.
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Pomp gewicht: 16,3 kg.
• Deksel gewicht: 190+210 kg.
• Totaal gewicht: 470 kg.
Elektrische gegevens
• Aansluitspanning: 230 VAC ~ 50/60 Hz
• Opgenomen vermogen P1: 0,97 kW
• Nominaal vermogen P2: 0,55 kW
• Stroomsterkte: 4,2 ampère
• Condensator: 20 µF
• Motorbeveiliging: thermisch in de motor
• Beschermingsklasse: IP68
• Isolatieklasse: F
• Inwerkingtreding: automatisch
• Aansluitkabel: 10 meter met stekker
• Werking: (S1) continu gebruik
Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Opzetstuk Ø 630 x H= 1000 mm
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt
120.307.150 - Minos 800B - VLR550
Automatische pompinstallatie voor fecaliënhoudend afvalwater (rioolwater)
met vaste bestanddelen tot een korrelgroote van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit een sterke HDPE verzameltank
welke compleet is uitgevoerd met anti-opdrijfflens, kabeldoorvoeren,
RVS perspomp met vlotterschakelaar, pompophaalketting en karabijnhaken,
kogelkraan, balkeerklep, inlaat, persuitlaat, aansluiting voor beluchting,
in hoogte verstelbaar opzetstuk met gietijzer deksel, aanduidingslabels,
inregelen en testen af fabriek, documentatie en handleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.
Constructie kenmerken
• HDPE Tank met verstelbaar opzetstuk en GY-deksel
• Inbouwmaten: L1000 x B1000 x H1550/2050 mm
• RVS Perspomp • Ophaalketting met karabijnhaken
• Vlakke bodemplaat / anti-opdrijfflens Ø 1000 mm
• Mangat: Ø 600 mm
• Voorzien van hijsogen
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63 mm
• Beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)
Technische gegevens
• Pompcapaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: max. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 770 mm / 240 liter
• Schakelniveau 1: 535 mm / 167 liter
• Schakelniveau 2: 235 mm / 73 liter
• Perspompcyclus: 94 liter / 17 sec.
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Pomp gewicht: 16,3 kg.
• Gietijzer inlegdeksel gewicht: 41 kg.
• Totaal gewicht: 100 kg.
Elektrische gegevens
• Aansluitspanning: 230 VAC ~ 50/60 Hz
• Opgenomen vermogen P1: 0,97 kW
• Nominaal vermogen P2: 0,55 kW
• Stroomsterkte: 4,2 ampère
• Condensator: 20 µF
• Motorbeveiliging: thermisch in de motor
• Beschermingsklasse: IP68
• Isolatieklasse: F
• Inwerkingtreding: automatisch
• Aansluitkabel: 10 meter met stekker
• Werking: (S1) continu gebruik
Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Opzetstuk Ø 630 x H= 1000 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt
120.312.040 - MINOS 1000B - VLR550
Automatische pompinstallatie voor het verpompen van schoon-
en fecaliën houdend huishoudelijk rioolwater, met alle daarin normaal
voorkomende verontreinigingen tot een maximale korrelgrootte van Ø 50 mm.
Geschikt voor ondergrondse opstelling (aardinbouw).
Pompinstallatie is opgebouwd uit; een lichtgewicht slagvast kunststof verzameltank
met traploos in hoogte verstel- en kantelbaar opzetstuk met gietijzer inlegdeksel
voor optimale aansluiting met maaiveldhoogte.
Met behulp van het ingebouwd pompgeleidingsysteem is de RVS perspomp
met vlotterschakelaar middels een ophaalketting direct uit de pompinstallatie
te tillen voor inspectie en/of onderhoud.
Verder is de pompinstallatie compleet met; inlaat, aansluiting voor beluchting,
persuitlaat, kabeldoorvoeren, kogelafsluiter, balkeerklep, aanduidinglabels,
inregelen en testen af fabriek, en inbouwhandleiding.
Pompinstallatie wordt stekkerklaar aangeleverd.
Constructie kenmerken
• HDPE Lichtgewicht vuilwatertank / opslagreservoir (opgebouwd)
• Traploos verstel- en kantelbaar opzetstuk met dichting (telescoop)
• Gietijzer inlegdeksel met borging en openingshaak (verkeersklasse: B)
• Inbouwmaten: L1010 x B1010 x H1480/1980 mm
• Pompgeleidingsyteem 2" (ingebouwd)
• RVS perspomp met vlotterschakelaar
• Ophaalketting met karabijnhaken
• Vlak bodemdeel
• Anti-opdrijfschacht Ø 1000 mm (conische vormdelen)
• Mangat: Ø 600 mm
• Inlaat: Ø 160 mm
• Persuitlaat: Ø 63/90 mm
• Kabeldoorvoer: Ø 75 mm
• Aansluiting voor open beluchting: Ø 75 mm
• Kogelafsluiter: 63 mm
• Balkeerklep: 2" aan perszijde
• Behuizing: HDPE (hoge dichtheid polyetheen)
• Aansluitingen zijn voorzien van transportafdichting
Technische gegevens
• Pomp capaciteit: Qmax. 20 m³/uur (5,56 l/sec.)
• Opvoerhoogte: Hmax. 7,4 mwk
• Pomp niet versnijdend, vrije doorlaat Ø 50 mm
• Toerental: 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: vlotterschakelaar
• Tankinhoud: 830 mm / 557 liter
• Toelaatbare grondwaterdruk: Dmax. 0,5 mwk
• Schakelniveaus: af fabriek ingeregeld
• Perspompcyclus: standaard ingeregeld
• Niet geschikt voor verpompen van zouten, vetten en/of oliën.
• Perspomp gewicht: 16,3 kg.
• Gietijzer inlegdeksel gewicht: 41 kg.
• Totaal gewicht pompinstallatie: 153 kg.
Elektrische gegevens, algemeen
• RVS Perspomp met vlotterschakelaar
• Motorbeveiliging: thermisch in de motorwikkeling
• Beschermingsklasse: IP68
• Isolatieklasse: F
• Inwerkingtreding: automatisch
• Aansluitkabel perspomp: 10 meter (type H07 RN-F)
• Werking: (S1) continu gebruik
Aansluitspanning: 230 VAC ~50/60 Hz (enkel fase)
• Opgenomen vermogen P1-Totaal: 0,97 kW
• Nominaal vermogen P2-Totaal: 0,55 kW
• Stroomsterkte I-Totaal: 4,20 Ampère
• Condensator in perspomp: 20 µF
Optioneel leverbaar
120.600.290 - Protectioncontroller PR1C inclusief potentiaalvrij contact
120.600.030 - Hoogwateralarm met back-up accu
120.600.050 - Alarmvlotter zwart met 10 meter kabel
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.612.180 - HDPE Telescoop verlengstuk Ø 630 x H= 1000 mm
120.641.108 - HDPE Tussenstuk Ø 920/790 x H= 500 mm
120.641.174 - Verbindingsklemmen (8)
120.641.097 - Afdichtingsring Ø 920 mm
120.641.042 - HDPE Verloopstuk (groot) Ø 920/645 x H= 230 mm
120.640.500 - GY Inlegdeksel met ring (verkeersklasse: D)
120.642.102 - Openingshaak (verzinkt)
120.600.640 - Capaciteit uitbreiding VLR1200 - 230 Volt
120.304.018 - Compact 315A/BL - 200
Automatische pompinstallatie voor lichtvervuild (fecaliënvrij) afvalwater
met vaste bestanddelen tot een korrelgroote van 5 mm. Geschikt voor ondergrondse
opstelling (aard-, vloerinbouw). Pompinstallatie compleet met vlak gietijzer blinddeksel,
perspomp met ingebouwd drijfvlotterschakelaar, EPDM terugslagklep en kogelafsluiter.
Pompinstallatie wordt stekkerklaar aangeleverd.
Constructie kenmerken
• PVC Putschacht met vlak gietijzer blinddeksel 395x395 mm (ligt verkeer)
• Inbouwmaten: L330 x B330 x H1040 mm
• Perspomp met inwendig vertikaal drijfvlotter
• Vaste pompopstelling, uitneembaar met behulp van 3-delige koppeling
• Vlakke bodemplaat Ø 325 mm
• Mangat: Ø 230 mm
• Inlaat: Ø 110 mm
• Persuitlaat: Ø 40 mm
• Beluchting: Ø 50 mm
• Voorzien van EPDM terugslagklep Ø 30/40 mm
• Behuizing: polyvinylchloride (PVC)
Technische gegevens
• Pompcapaciteit: Qmax. 11,7 m³/uur (3,25 l/sec.)
• Opvoerhoogte: max. 9,0 mwk
• Perspomp niet versnijdend, vrije doorlaat tot Ø 5 mm
• Toerental: N= 2800 1/min.
• Temperatuur te verpompen vloeistof: max.+35°C
• Niveauregeling: inwendig vertikaal vlotterschakelaar
• Tankinhoud: 50 liter • Schakelniveau 1: 155 mm / 12 liter
• Schakelniveau 2: 45 mm / 3,5 liter
• Perspompcyclus: 8,5 liter / 2,6 sec.
• Niet geschikt voor verpompen van zouten, vetten en/of oliën
• Pomp gewicht: 5,1 kg.
• Totaal gewicht: 35 kg.
Elektrische gegevens
• Aansluitspanning: 230 VAC ~ 50/60 Hz
• Opgenomen vermogen P1: 0,6 kW
• Stroomsterkte: 2,5 Ampère
• Beveiliging: 16 Ampère
• Isolatieklasse: IP68
• Inwerkingtreding: automatisch
• Aansluitkabel: 5 meter (7x1,5 mm²)
• Werking: (S3) 60% inschakeltijd
Optioneel leverbaar (af fabriek)
120.600.124 - Hoogwateralarm met optische sonde
120.600.415 - Potentiaalvrij contact voor aansluiting gebouwenbeheer
120.600.335 - Signaalgever met aansluitkabel
120.600.505 - Draadloos alarm signaalgever
120.600.510 - GSM Alarm module 100 (SMS bericht)
120.600.850 - PP Balkeerklep 5/4 " aan perszijde
Prijs: op aanvraag

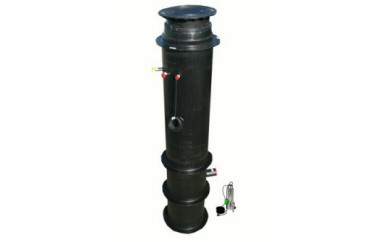

Graus800
Baron1200
QUATRO 1200
BOOSTER 1200
Putdeksels.
De putdeksels zijn leverbaar in verschillende verkeersklasse:
A = loop- en fietsverkeer, B = auto verkeer, D = zwaar verkeer.
